Extra Leistung neu gedacht

ESM Doppelmesser Schneidsystem biduxX-FLOW®

Die neu entwickelte ESM Doppelmesser Schneidwerksgeneration biduxX-FLOW® (patentgeschützt) definiert die Leistungsspitze des aktuell technisch Machbaren in puncto Standzeit, Servicefreundlichkeit bzw. -langlebigkeit.

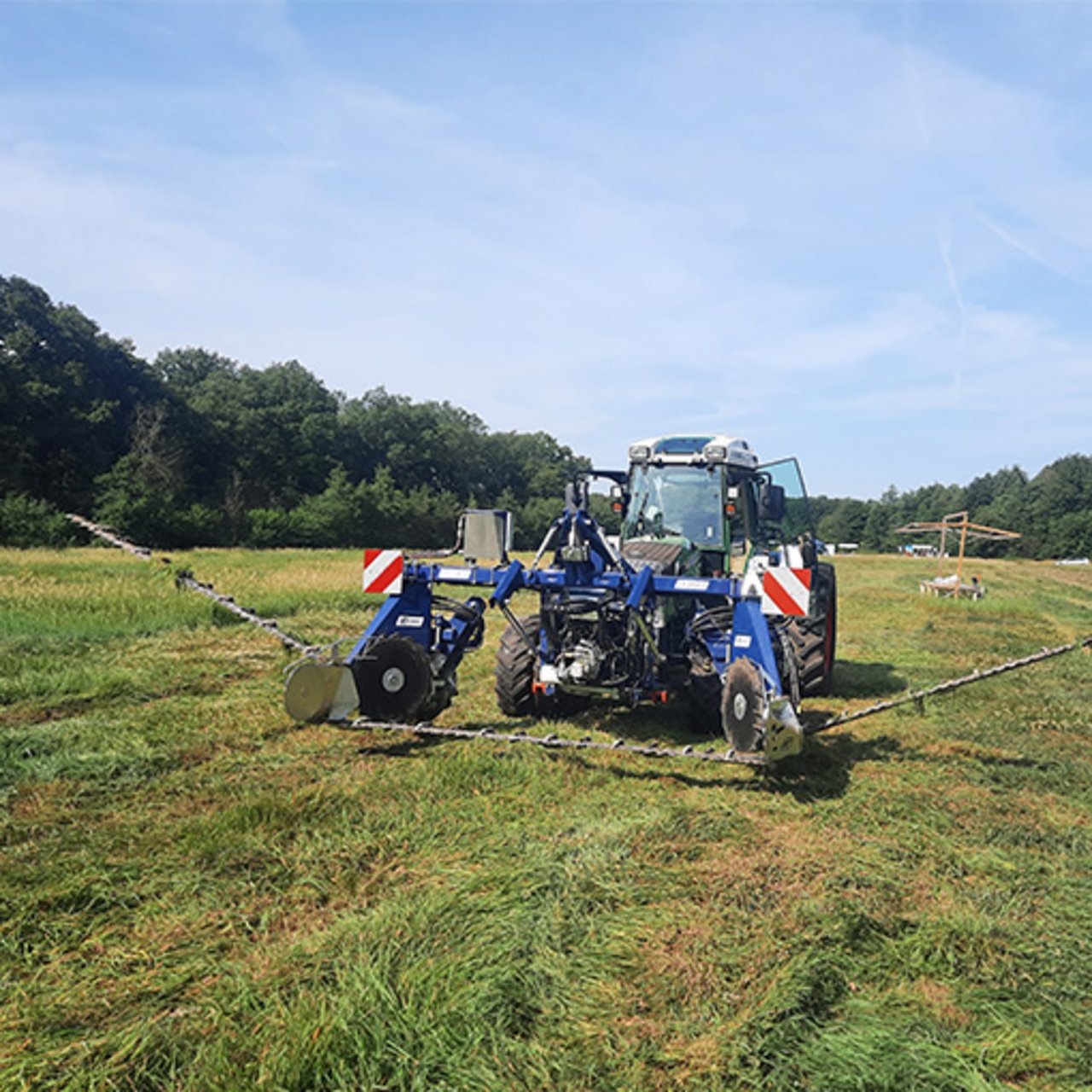

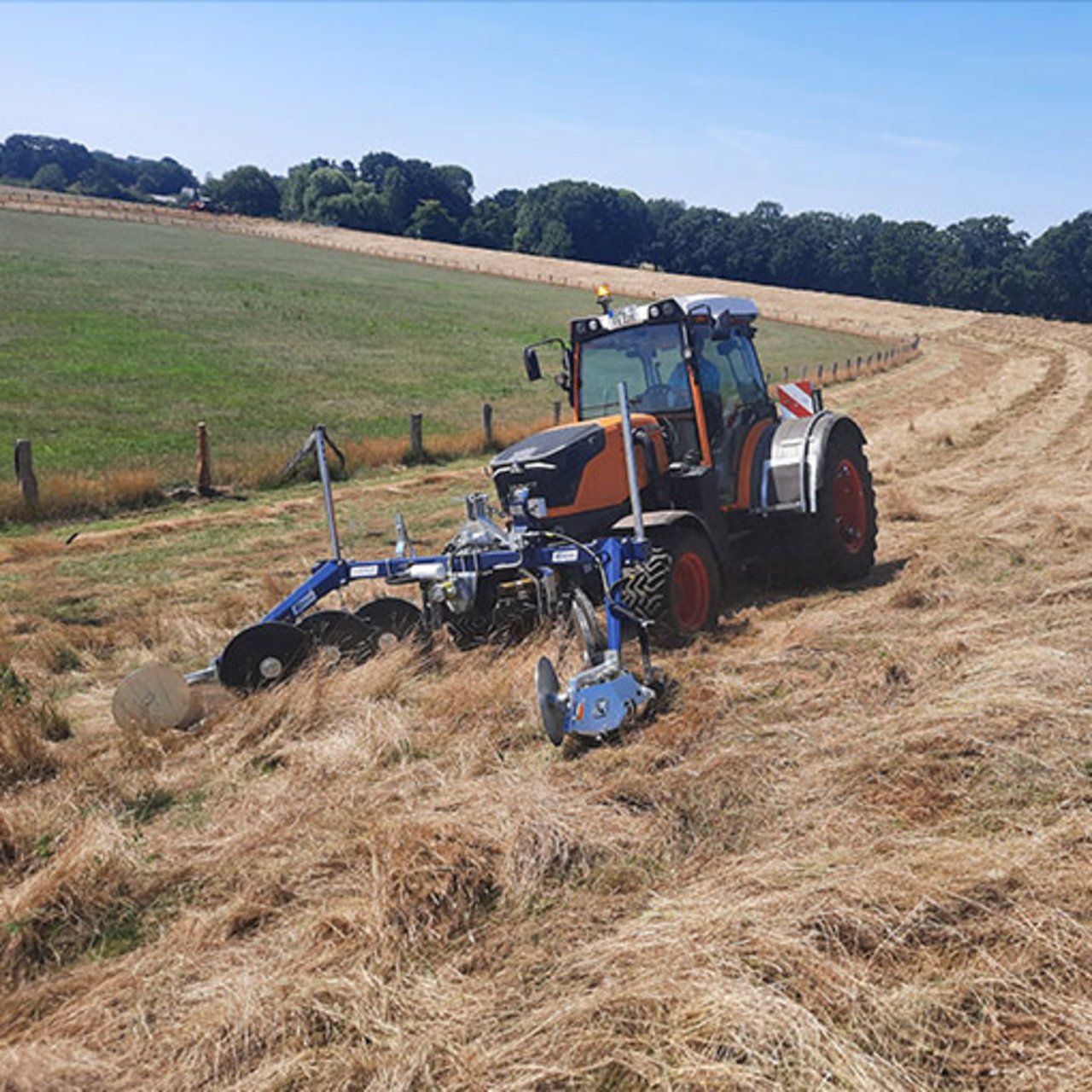

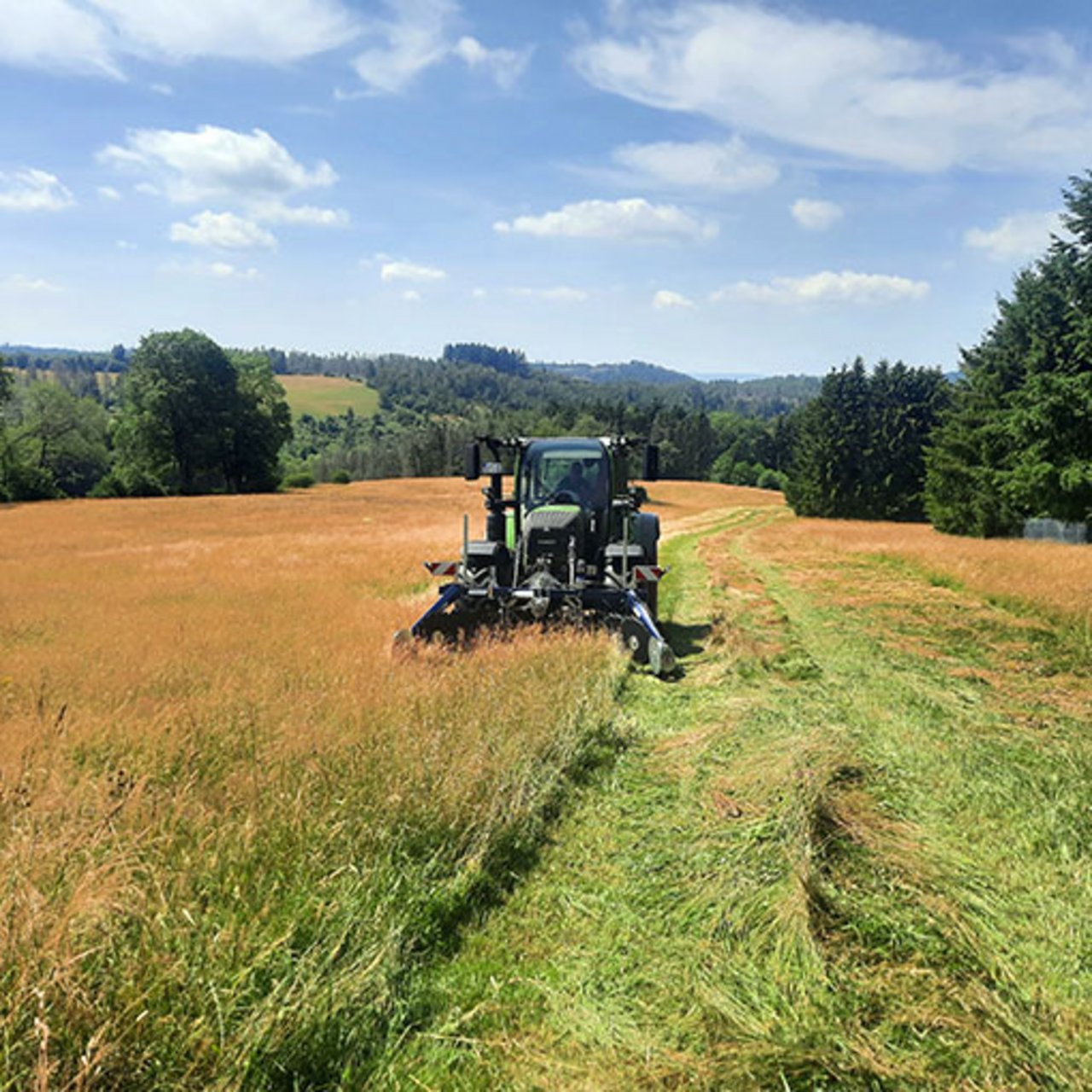

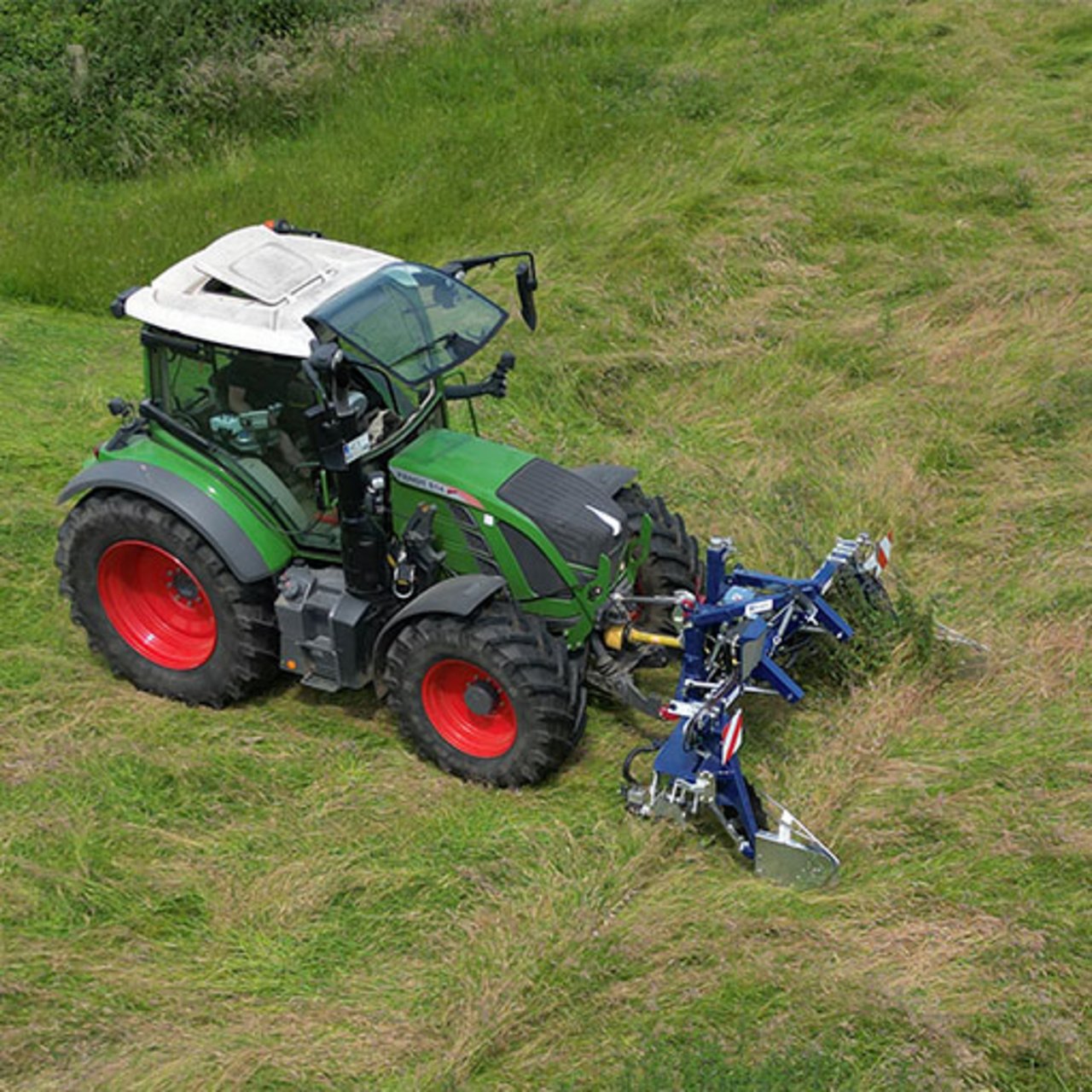

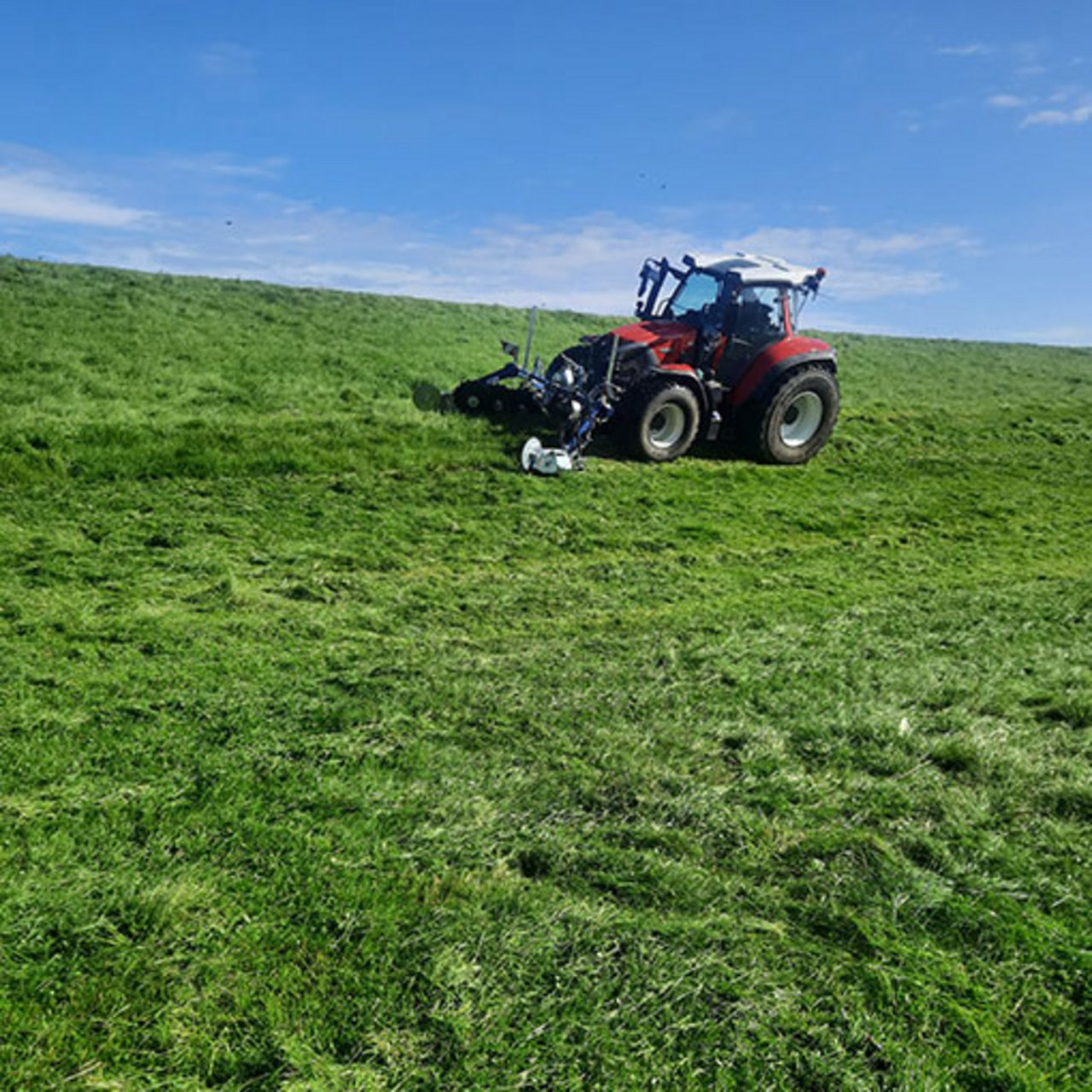

Das„ESM Doppelmesser Schneidsystem biduxX-FLOW®“ verkörpert das für nahezu jeden Einsatz passende Powertool. Speziell im Rahmen der großflächigen Futtergewinnung sowie der anspruchsvollen Landschaftspflege: das „ESM Doppelmesser Schneidsystem biduxX-FLOW®“ liefert einzigartige Arbeitsergebnisse.

Der Anspruch an eine optimale „Gutflussoptimierung“ wird hier in neuer Konsequenz umgesetzt. Neben einem einzigartigen Balkenrückendesign sind z.B. alle Befestigungselemente auf den optimalen Gutfluss ausgerichtet. Diverse Anbauelemente wurden optimiert oder, wenn möglich, eliminiert.

Ein weiterer Meilenstein, wenn es darum geht, sauberes Futter zu gewinnen, als eine Voraussetzung für gesundes Vieh und somit unmittelbar einhergehend mit der Produktivität und dem Erfolg eines landwirtschaftlichen Betriebes.

Maximaler Fauna-, Flora- und Habitatschutz sind, systemimmanent, garantiert!

Neu auf einen Blick

  • 100% geometrisch nachschleifbar
  • 70% mehr Nachschleiffläche = 70% mehr Nutzungsdauer
  • 100% scharf wie neu - nach jeder Wartung
  • Längere Schittleistung = mehr Flächenleistung

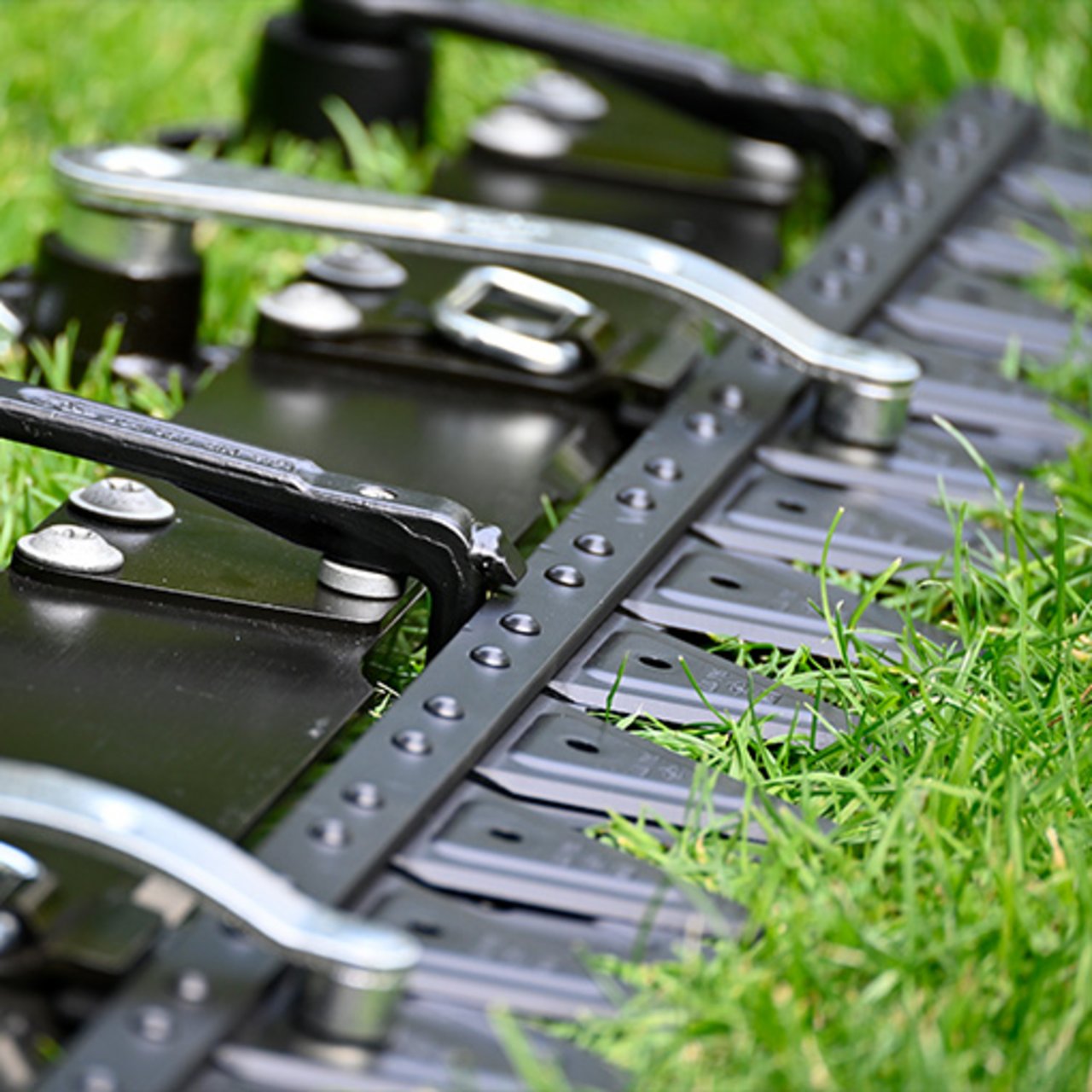

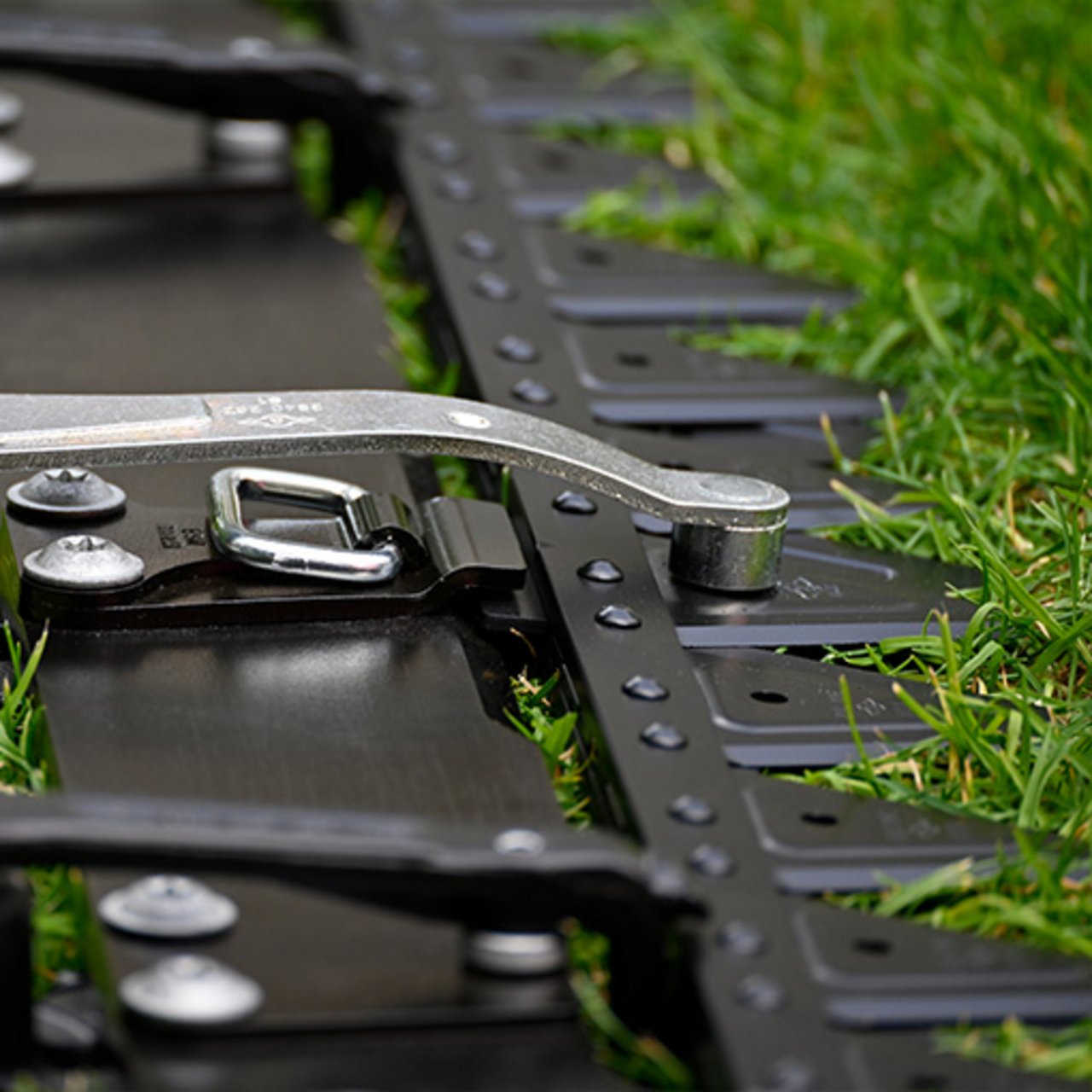

  • biduxX-FLOW®-Balkendesign = optimaler Gutfluss

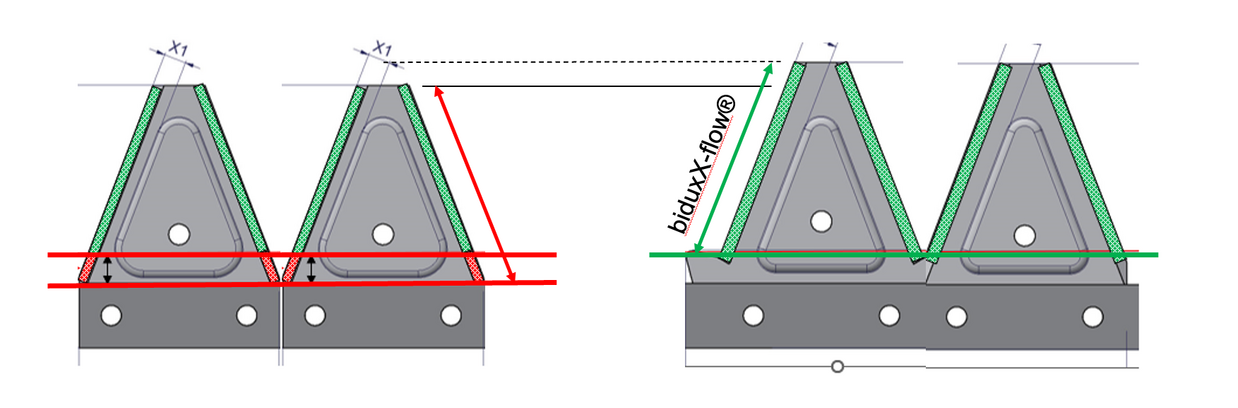

In der kritischen Zone des allgemeinen Stands der Technik (rot) kann die Messerschneide – geometrisch bedingt - nicht in der Gesamtheit nachgeschliffen werden.

Das neuartige biduxX-FLOW®-Klingendesign ermöglicht, dass die gesamte Schneide nachgeschliffen werden kann.

Nach jedem Schärfen erhält die Messerklinge wieder ihren ursprünglichen original Schneidenzustand!

  • 70% mehr Nachschleiffläche stehen für eine ca. 70% längere Nutzungsdauer der Mähmesserklingen.

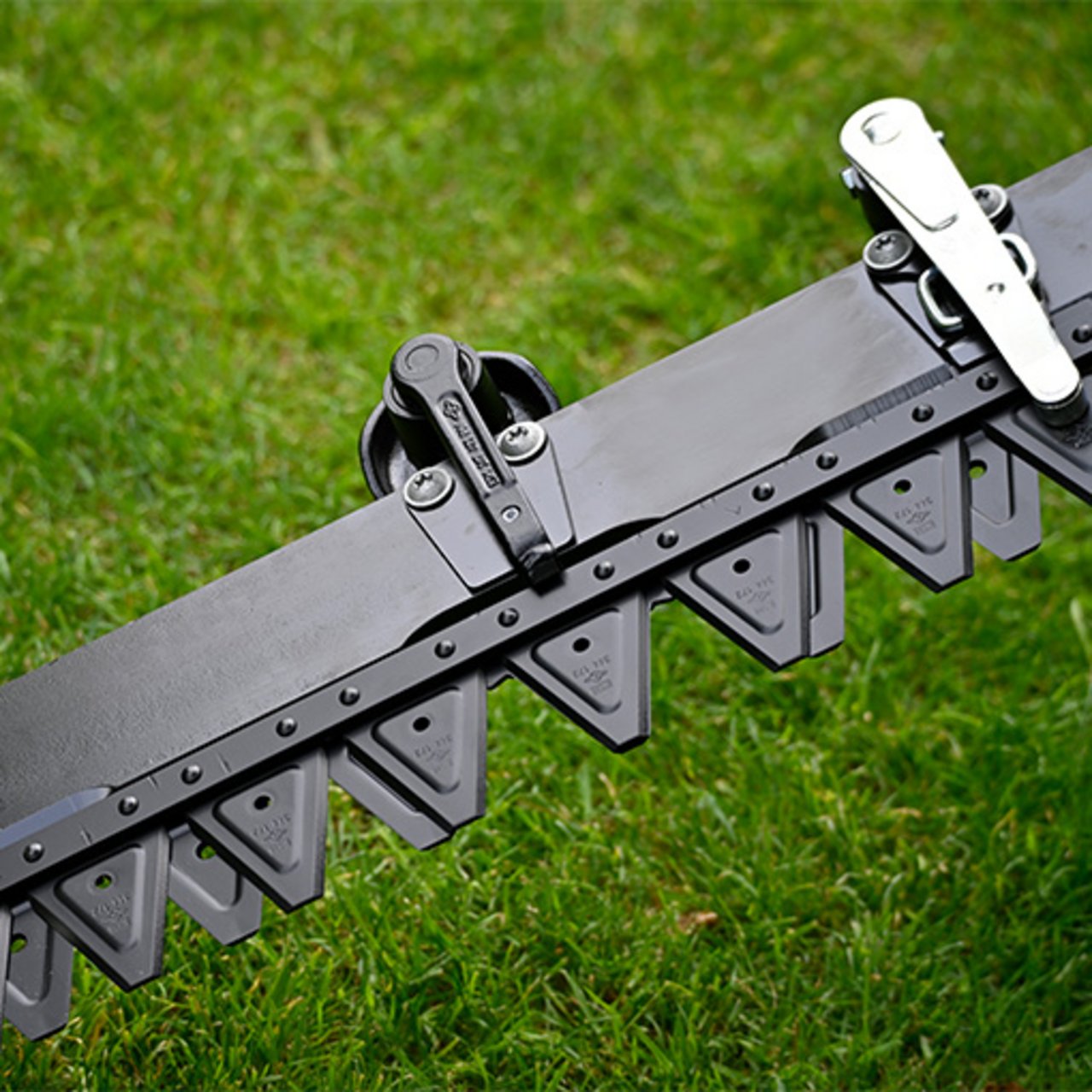

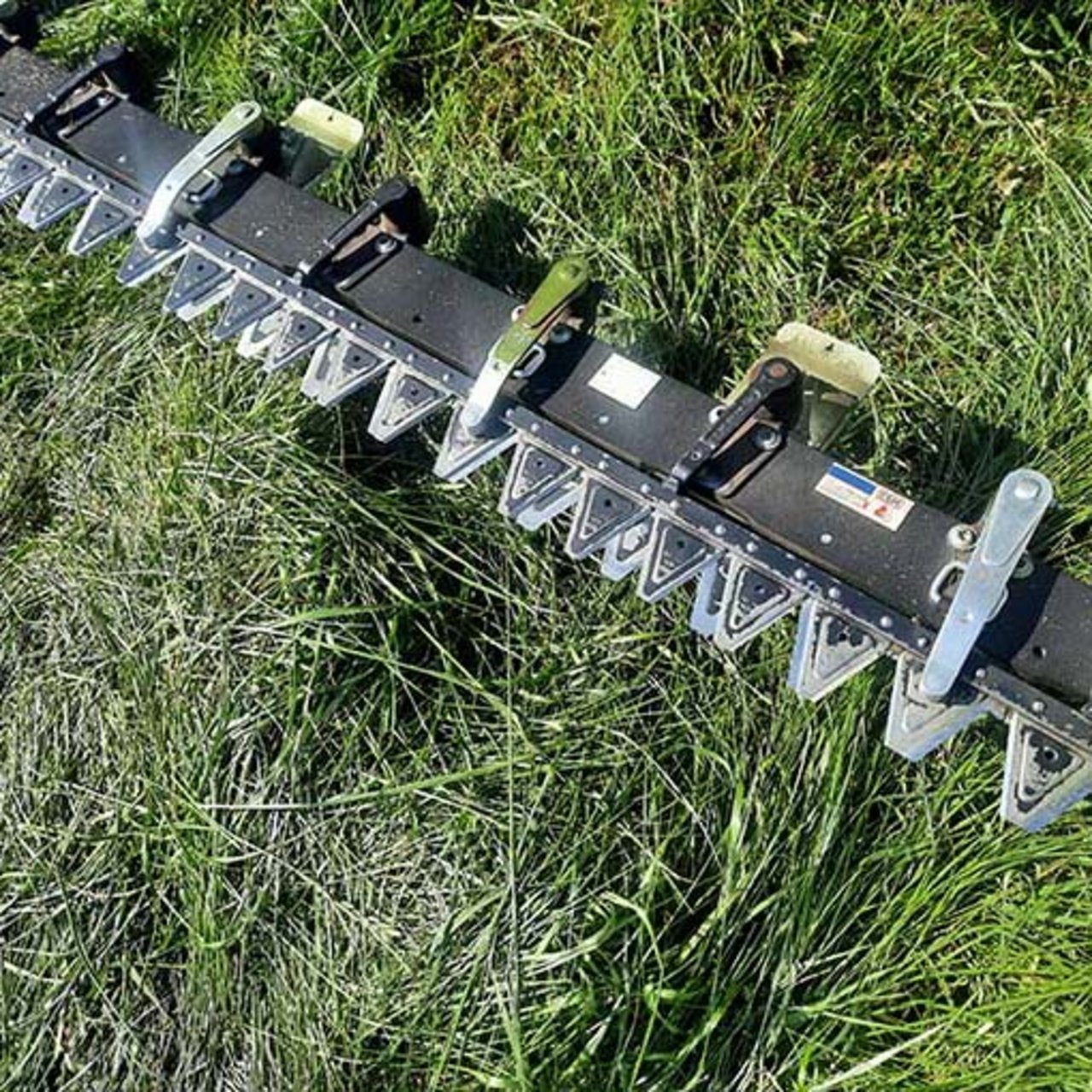

  • Patentgeschütztes biduxX-FLOW®-Balkendesign = minimierter Spalt zwischen Messerrücken und Balkenrücken optimaler Gutfluss
  • Strömungsoptimierte Bauteile = optimaler Gutfluss

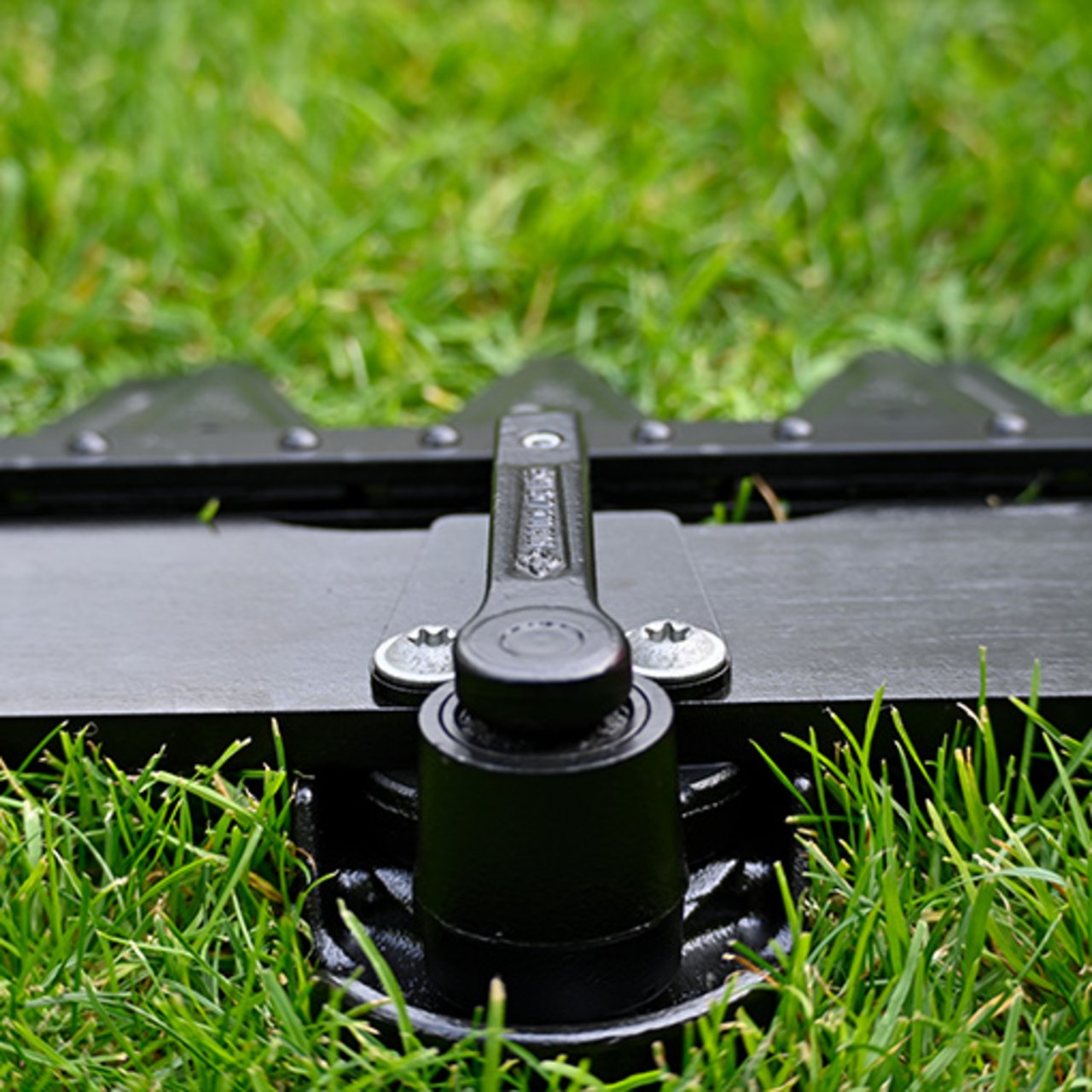

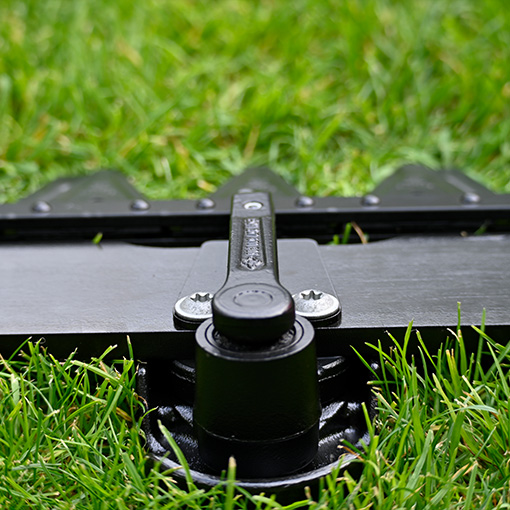

  • HD-Untermesserführungsarm (pat. pend.) = optimierte Messerbalance
  • Integrierte Messersicherung Untermesserführungsarm = optimierte Führung

Arbeitsbreiten Schneidwerk151 | 193 | 235 | 277 | 319 | 361 [cm]
Klingenteilung70 bis 84 [mm]
Mähgeschwindigkeit3 bis 12 [km/h]
Doppelhubzahl pro Minute800 bis 1.100
Hub-Obermesser42 [mm]
Hub-Untermesser42 [mm]
Leistungsbedarf pro m ABCa. 2,2 bis 2,5 [kW]

Doppelmesserschneidwerk biduxX-FLOW®

Videos

https://www.youtube.com/watch?v=QDMYNLF2O_s

Mähen im Moor mit Lintrac 100 und 130 I Feuchtwiesenbewirtschaftung bei BB Umwelttechnik

https://www.youtube.com/watch?v=qElsXJkizcs

1. Schnitt im Allgäu I Doppelmessermähwerk und Kammschwader I zu Besuch bei BB Umwelttechnik

https://www.youtube.com/watch?v=GroGO1Ovjyk

KEMA Doppelmesser Frontschmetterling FX-885-Z

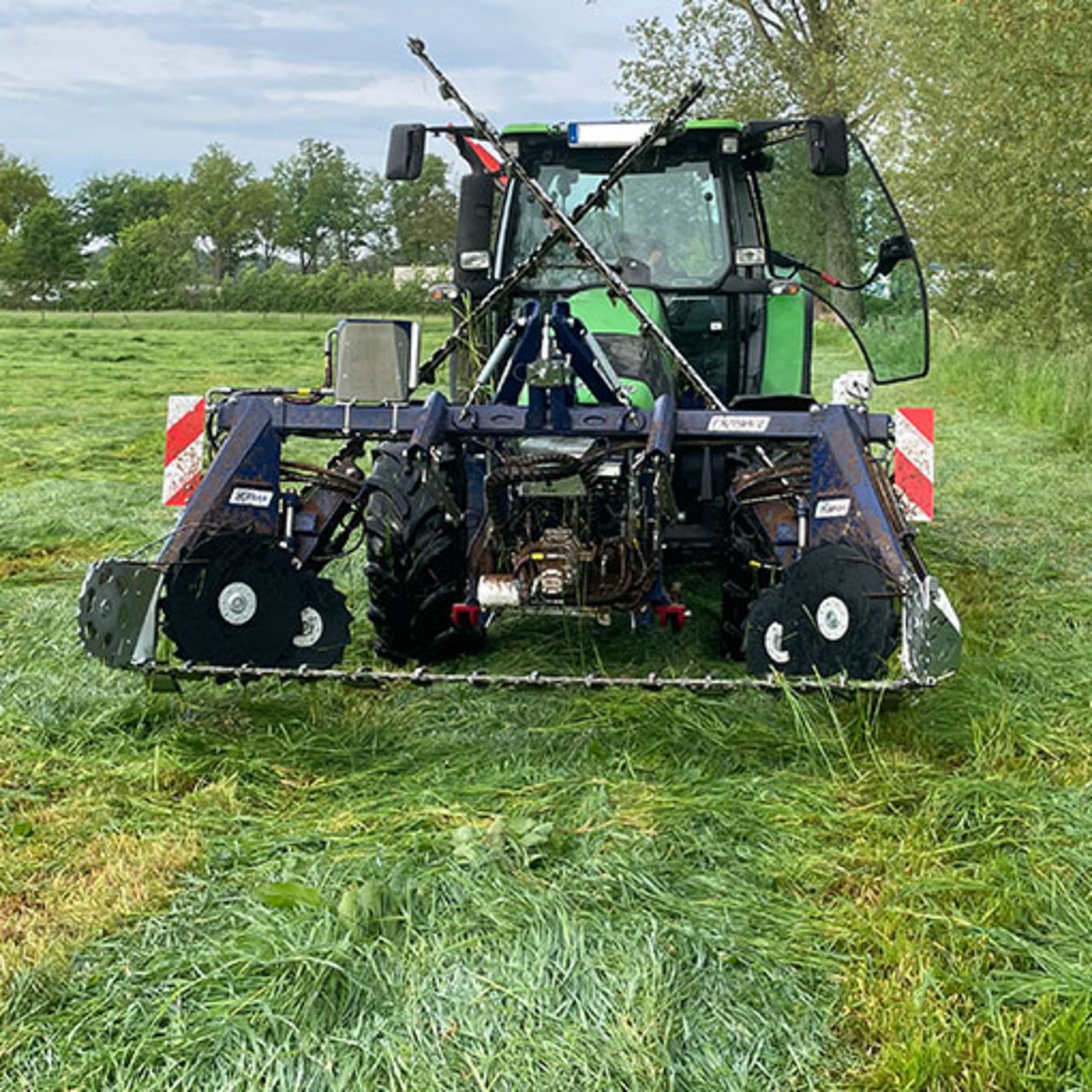

Antriebsarten und Anbaumöglichkeiten

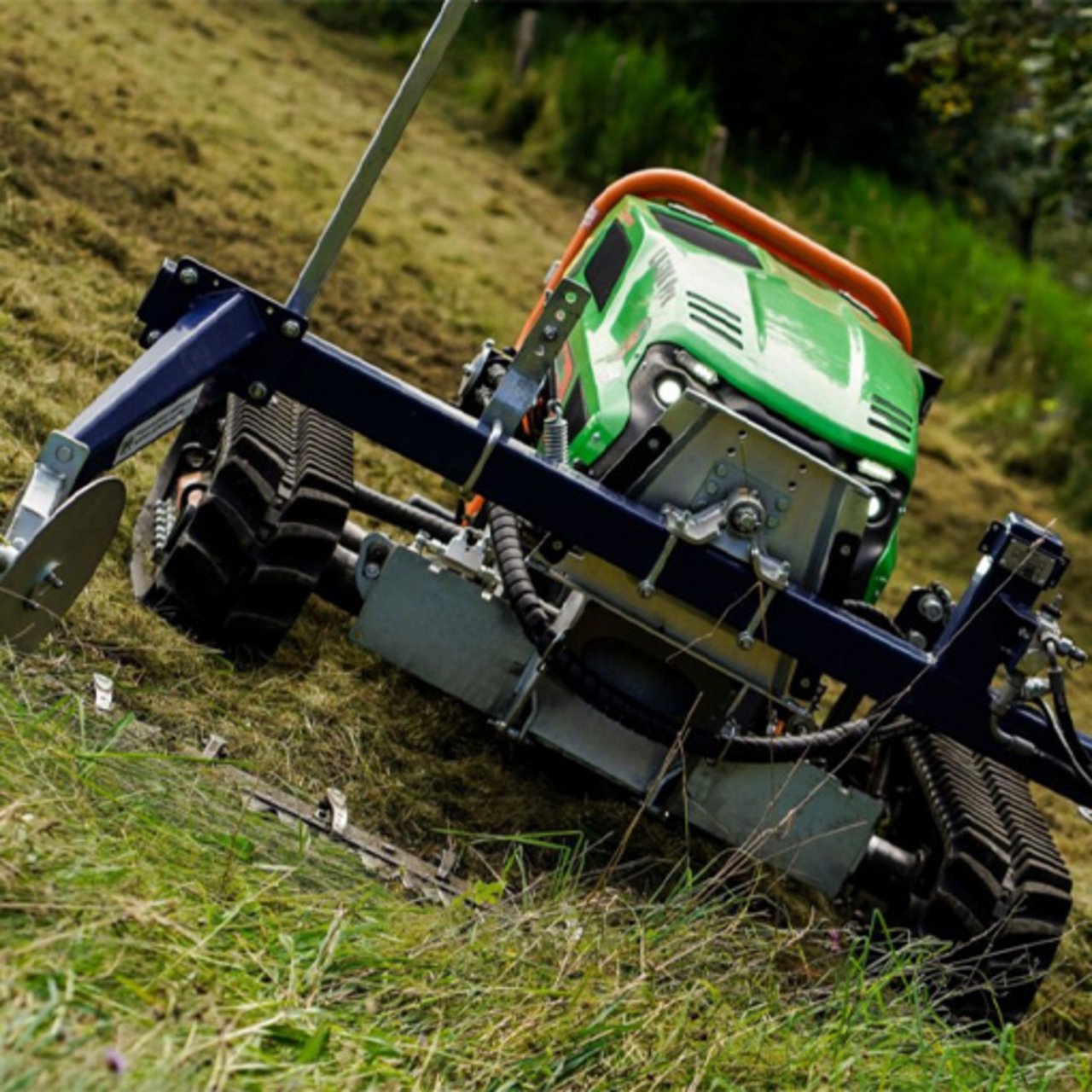

Die vielseitigen Antriebs- und Anbaumöglichkeiten erlauben den Einsatz in einem breiten Bereich von Profi-Anwendungen.

Reckschwingen-Innenschuhantrieb für Seitenschneidwerke. Hydromotor vor dem Kurbelantrieb.


Reckschwingenportal biduxX-FLOW

Reckschwingen-Innenschuhantrieb für Seitenschneidwerke. Hydromotor hinter dem Kurbeltrieb, für links oder rechts arbeitende Schneidwerke.

Motor hinten

Profi-Tipp

Weiterführende Produktinformationen

Praxistipps

Beschreibung



Dokumententyp

Praxistipps für DoppelmesserschneidwerkeDownload
Fachgerechtes Schleifen von MähmessernDownload
BalkenverstärkungDownload
Technologie CARBODUX®-MesserklingenDownload
NietsortimenteDownload

Montage- und Benutzeranleitungen

Beschreibung



Dokumententyp

DM-ReckschwingenmähantriebDownload

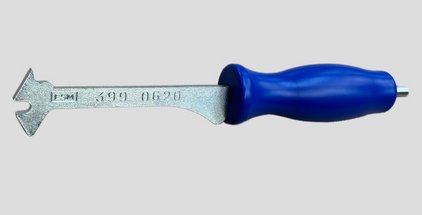

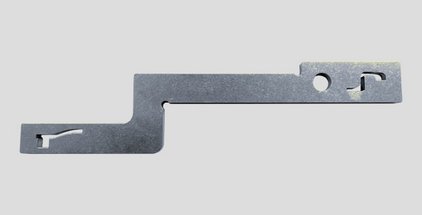

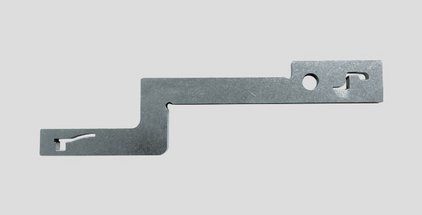

Werkzeuge und Einstelllehren

Videos

Download

Beschreibung



Dokumententyp

ESM Service Station mit FührungsschieneDownload

Störungen und ihre Abhilfe

UrsacheAbhilfe
Messer ist stumpfMesser schleifen oder austauschen
Messer ist nicht geradeMesser ausbauen u. richten
Klingen fluchten nichtKlingen richten
Balkenrücken verbogenBalkenrücken richten
Spiel der Messerführung zu großMesserführungen gemäß Wartungsanleitung einstellen
Drehzahl und VorfahrtgeschwindigkeitBei 1150 U/min ca. 10 km/h
Bei 800 U/min max. 6 km/h
(empfohlene Richtwerte)

UrsacheAbhilfe
Drehzahl zu hochMaximale Drehzahl von 1150 U/min nicht überschreiten!
Fehleinstellung AntriebEinstellung gemäß Benutzeranleitung

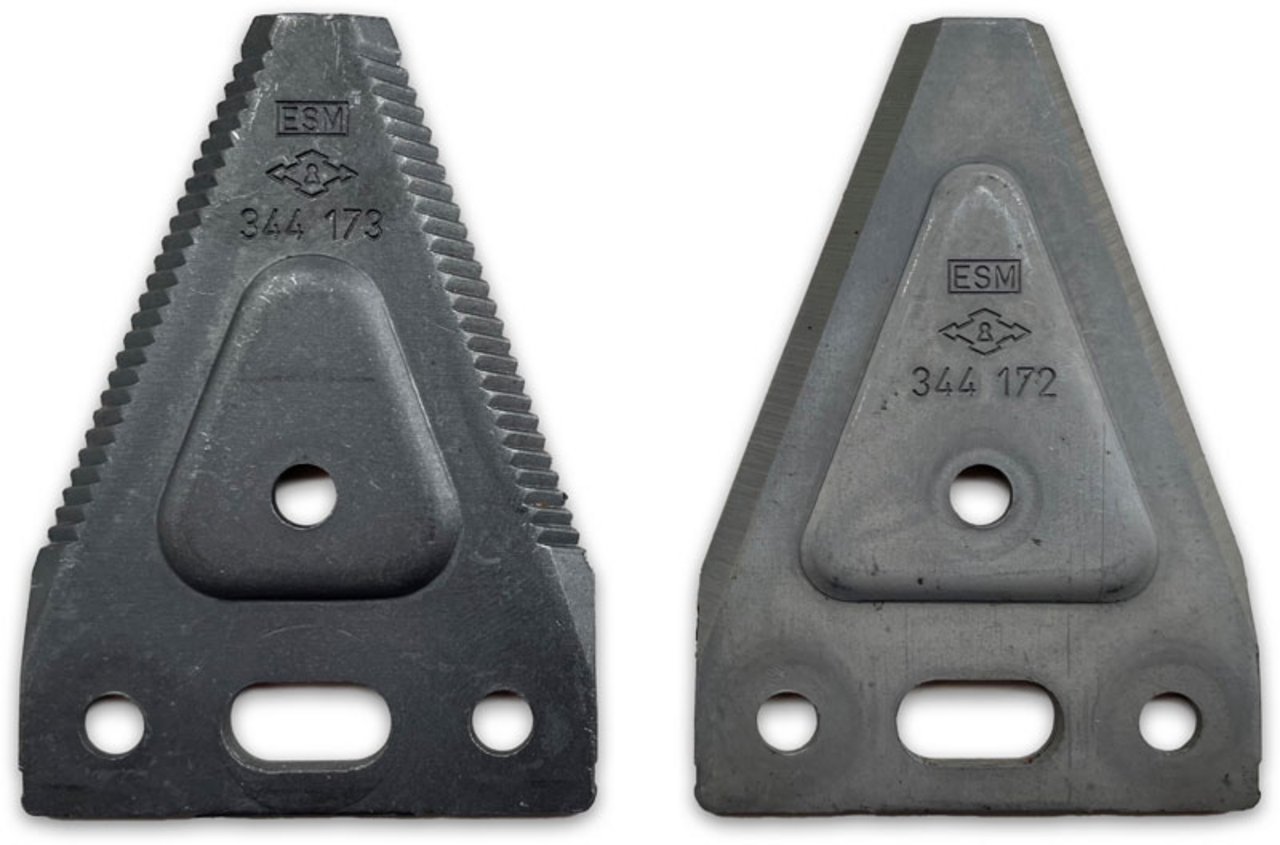

Carbodux®-Messerklinge

Nur bei ESM gibt es eine gezahnte Messerklinge speziell für den Einsatz in grobstengeligem Schnittgut. Verwendung findet diese Klinge beim biduxX-flow ® im Obermesser gepaart mit einem glatten Untermesser für einen exakten Schnit, ausgelegt für maximale Performance. Hohe Standzeiten und kein Nachschleifen nötig = Reduzierung des Schleifaufwandes um 50 %.

Nur original bei ESM!

Technische Daten

Arbeitsbreite1 m bis 9,65 m
Klingenteilung70 bis 84 mm
Mähgeschwindigkeit3 bis 11 km/h
Doppelhubzahl pro min.800 bis 1.100
Hub-Obermesser42 mm
Hub-Untermesser42 mm
Leistungsbedarf pro m ABCa. 2,2 bis 2,5 kW
