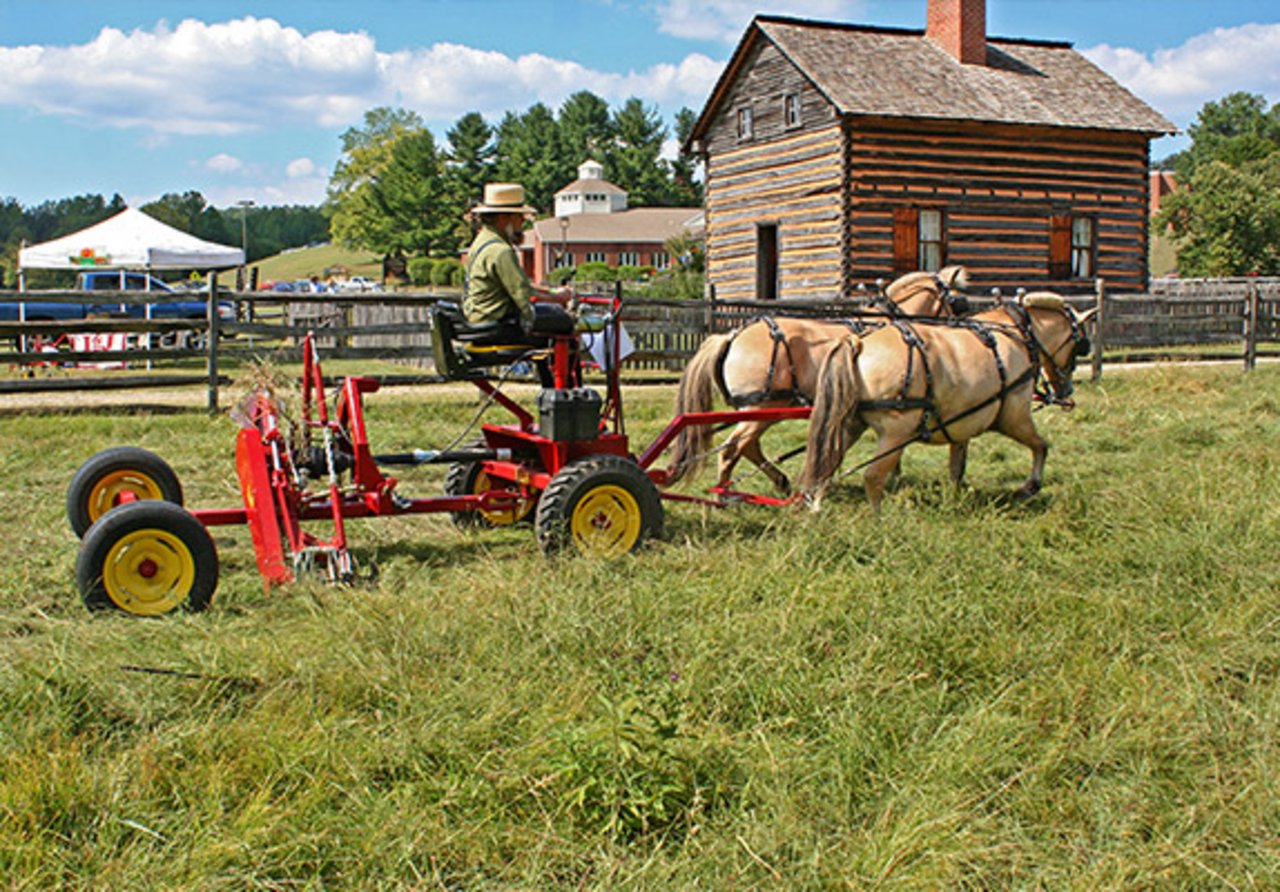

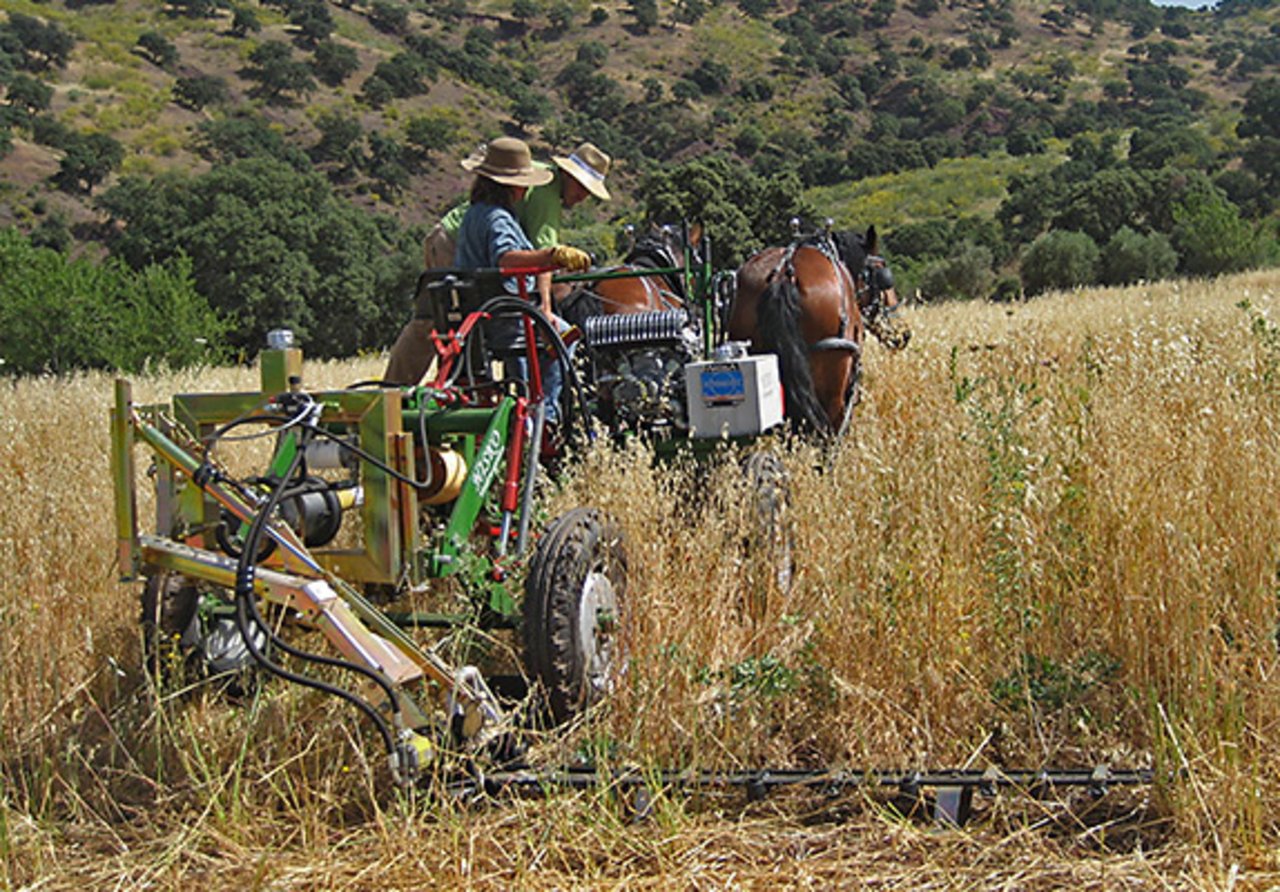

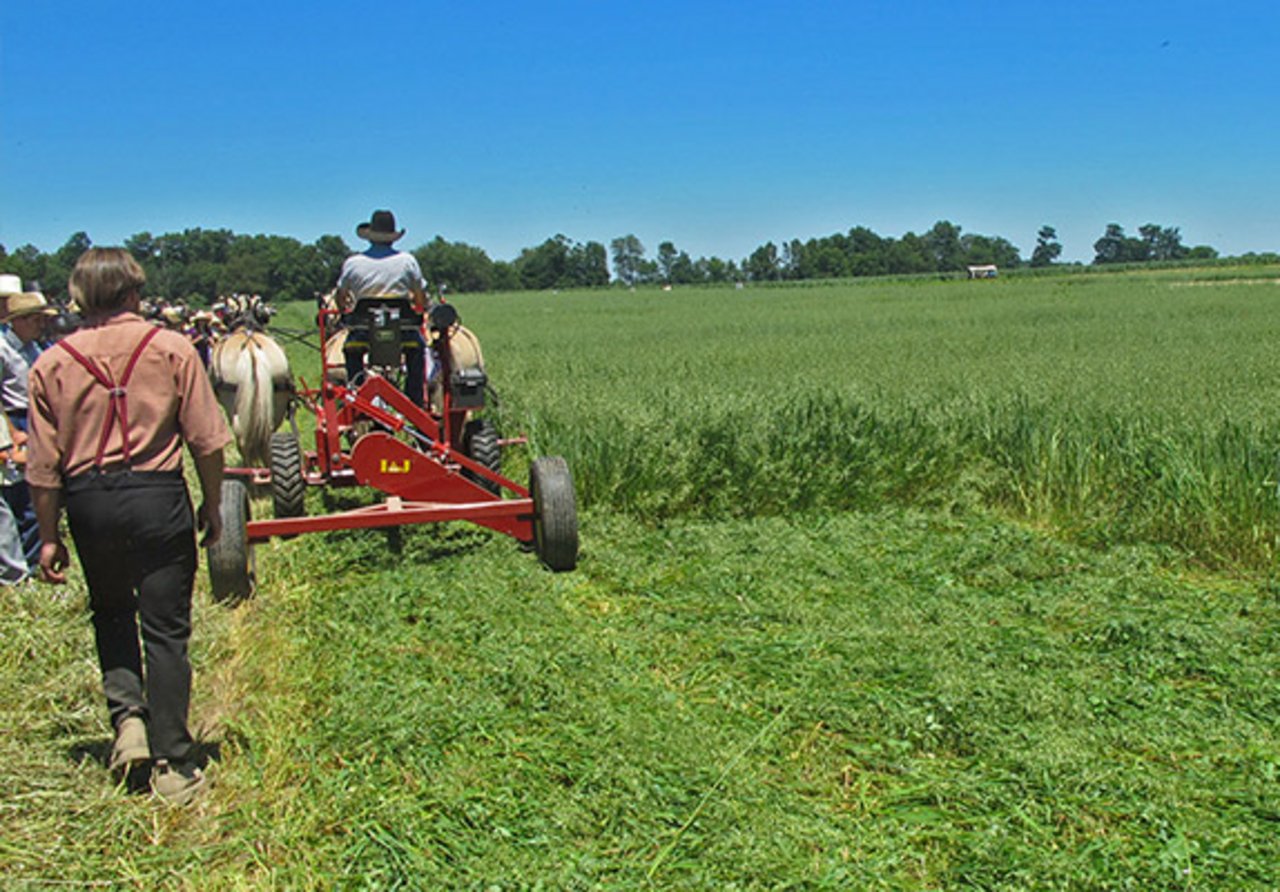

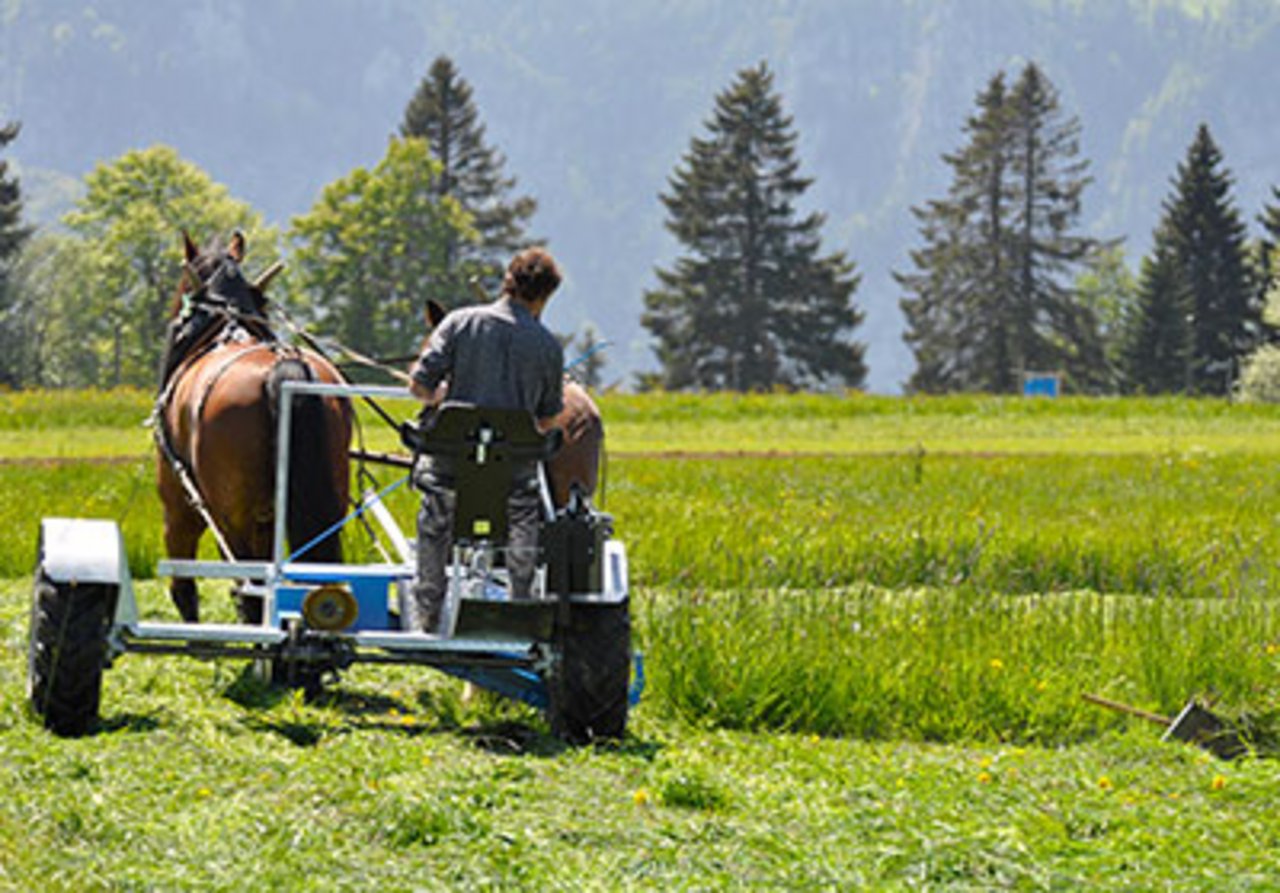

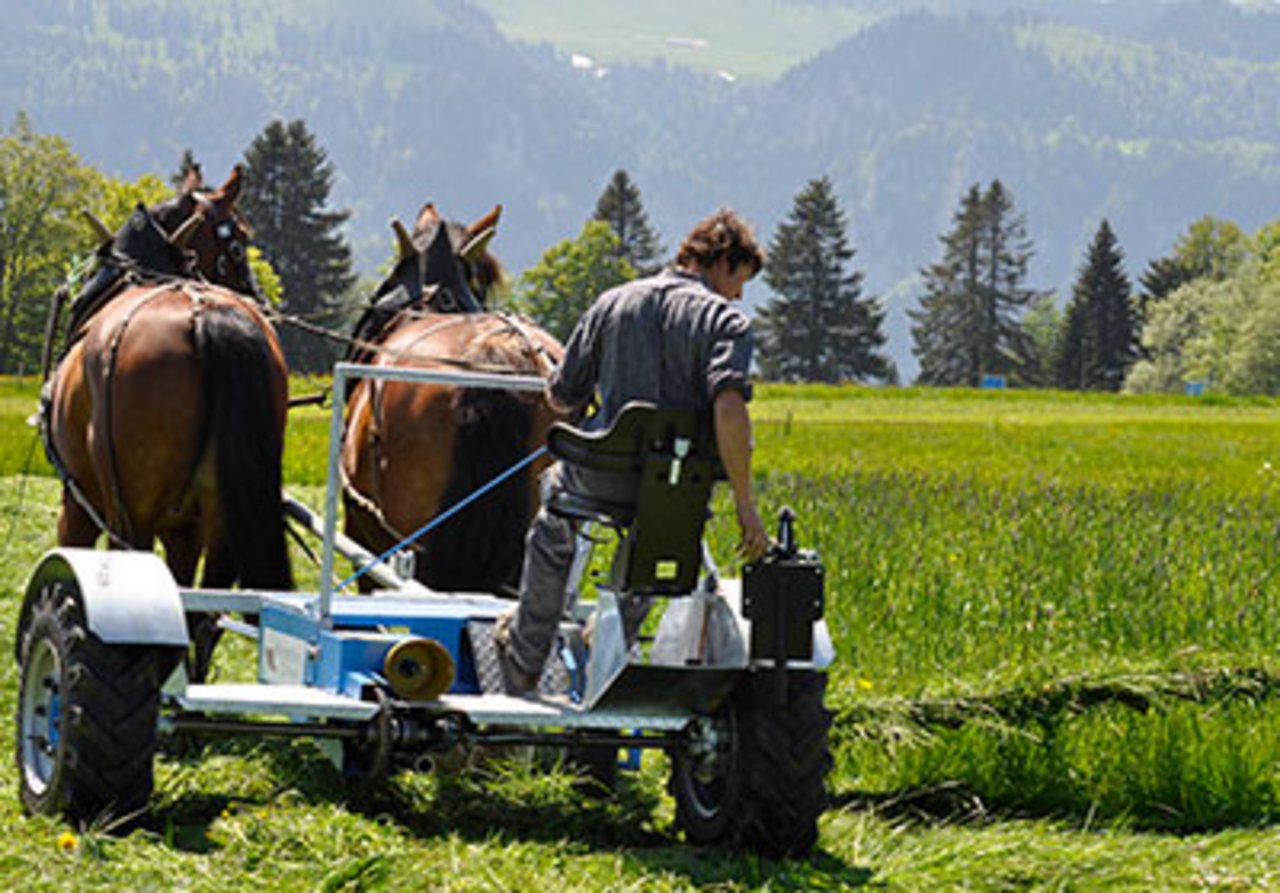

Gespannmäher / Pferdezug

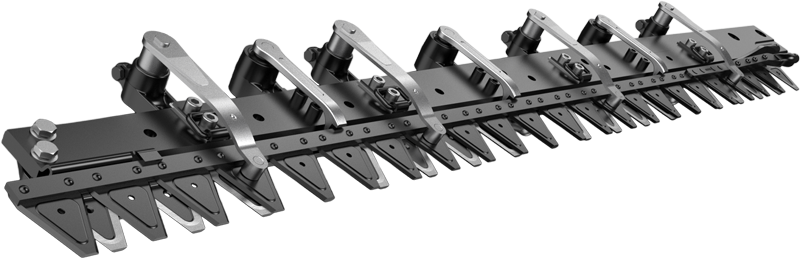

Schneidwerk Doppelmesser "bidux" 120. ****

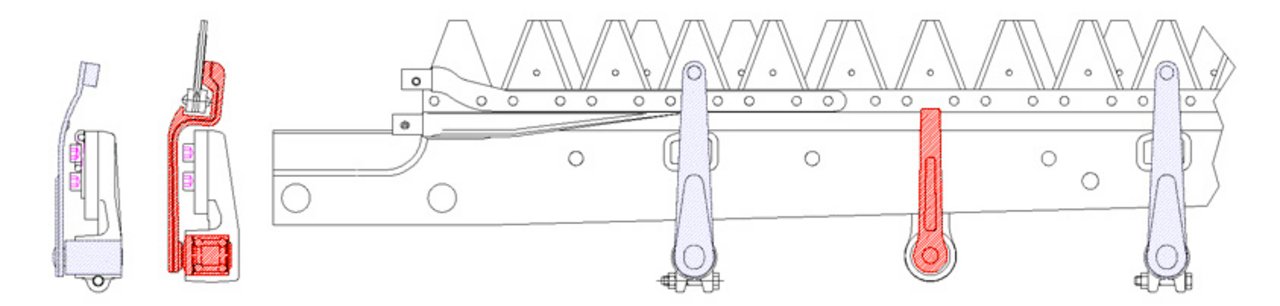

spezifische Merkmale:Obermesser: Führungsarm Untermesser: Führungsarm, Kugellagerführung

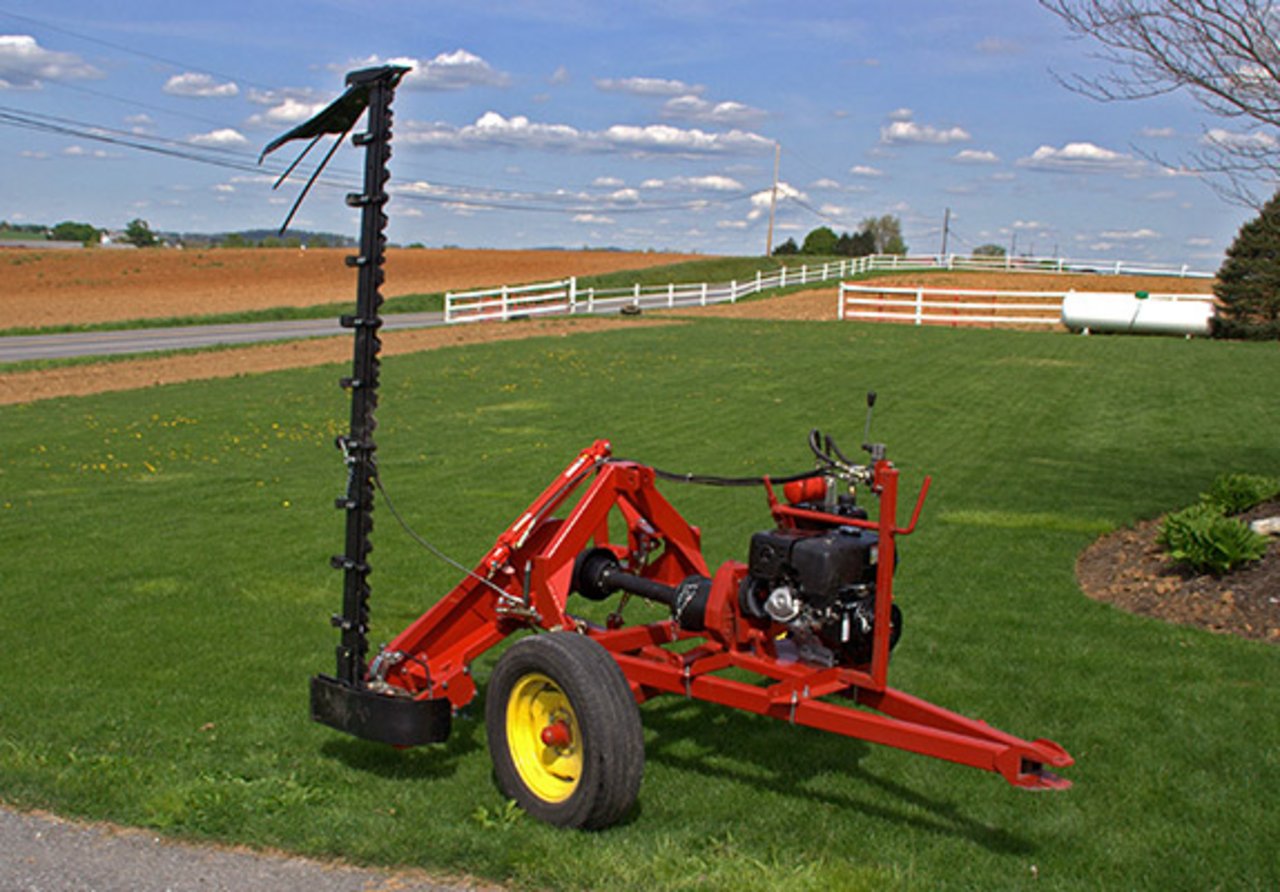

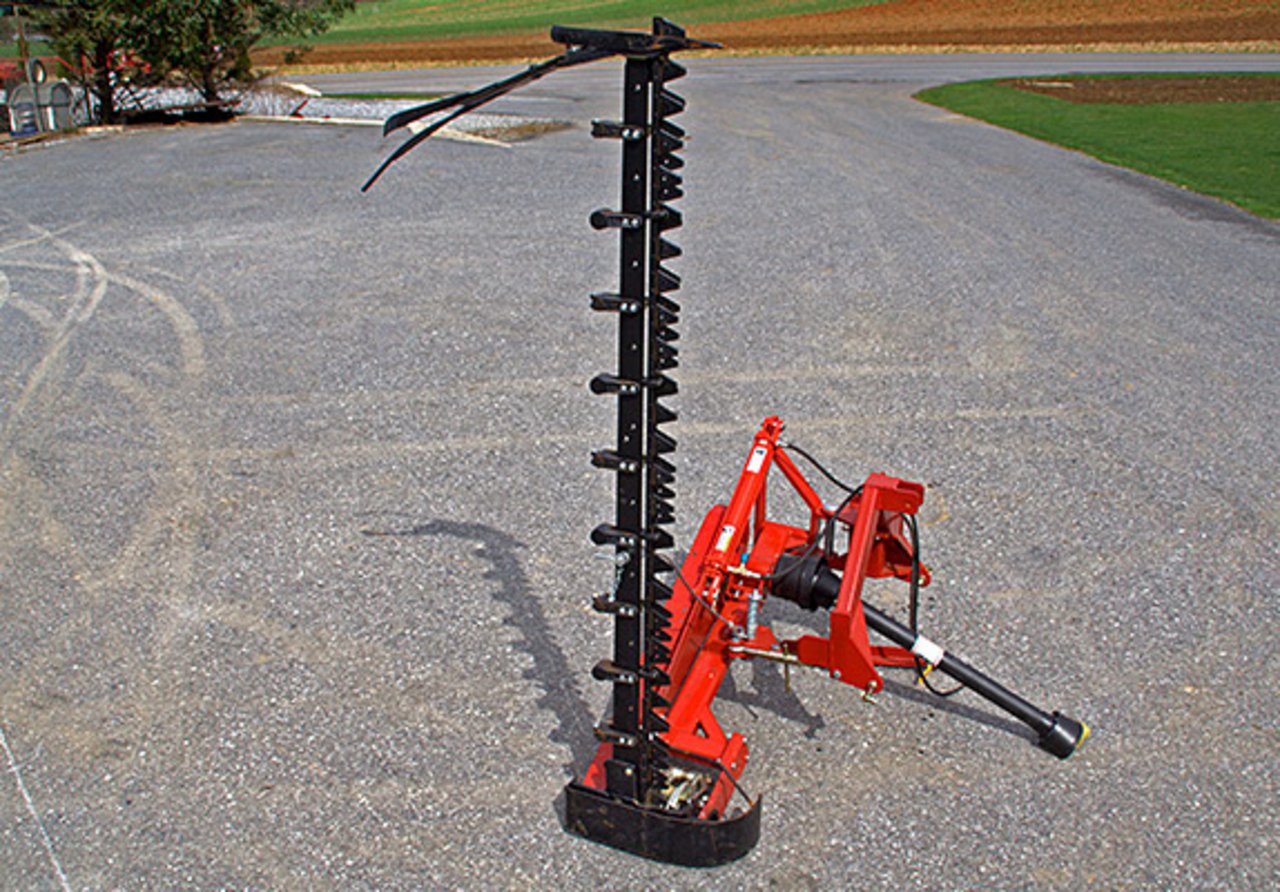

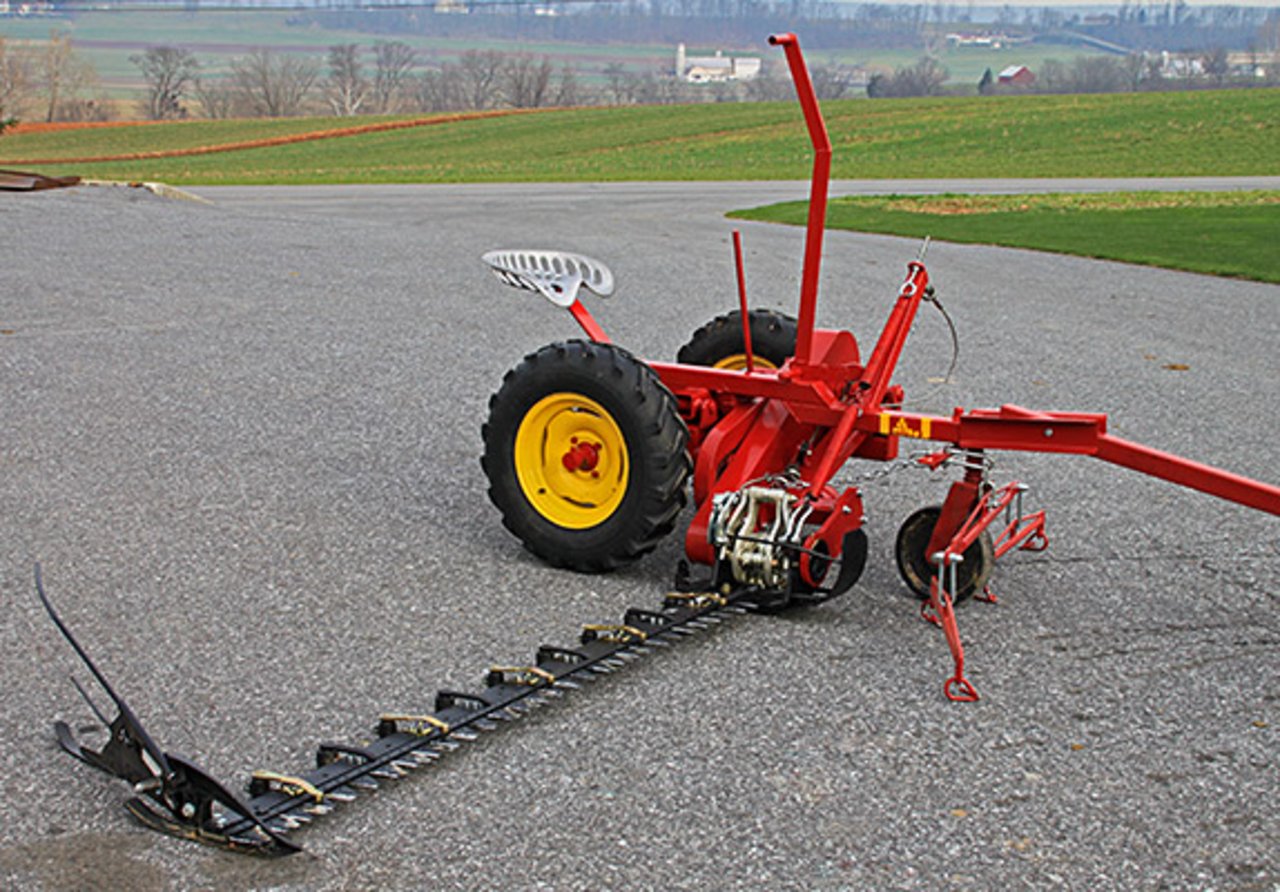

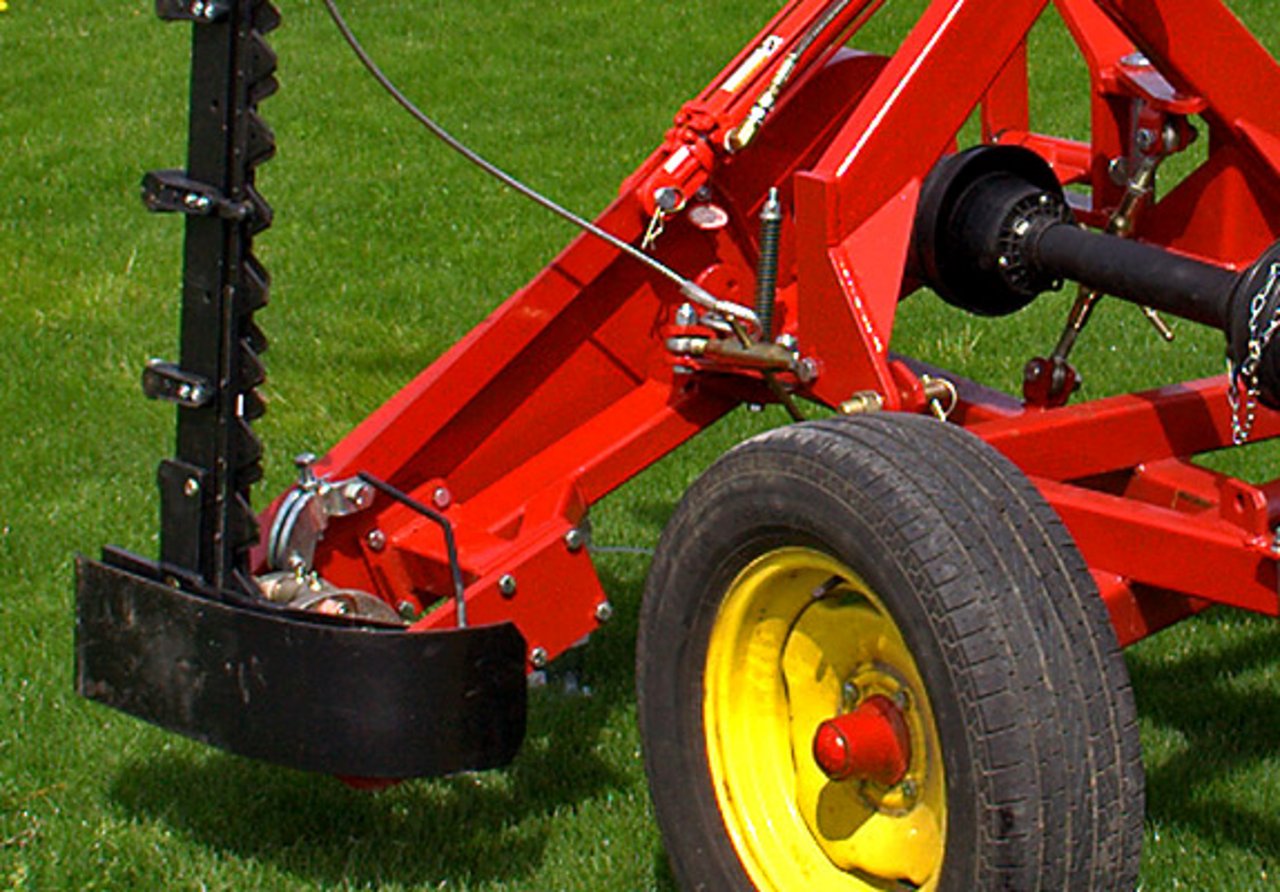

Pferdeschneidwerke

Videos

https://www.youtube.com/watch?v=KH53-hstJQ4

Mowing Hay with Horses I & J Ground Driven Sickle Bar Mower

https://www.youtube.com/watch?v=196IqyJoVoY

I&J Ground Drive Forecart with ESM BIDUX double sickle application

https://www.youtube.com/watch?v=JRroPh-cP08

I&J Ground Driven with ESM BIDUX PTO

Antriebsarten und Anbaumöglichkeiten

Die vielseitigen Antriebs- und Anbaumöglichkeiten erlauben den Einsatz in einem breiten Bereich von Profi-Anwendungen.

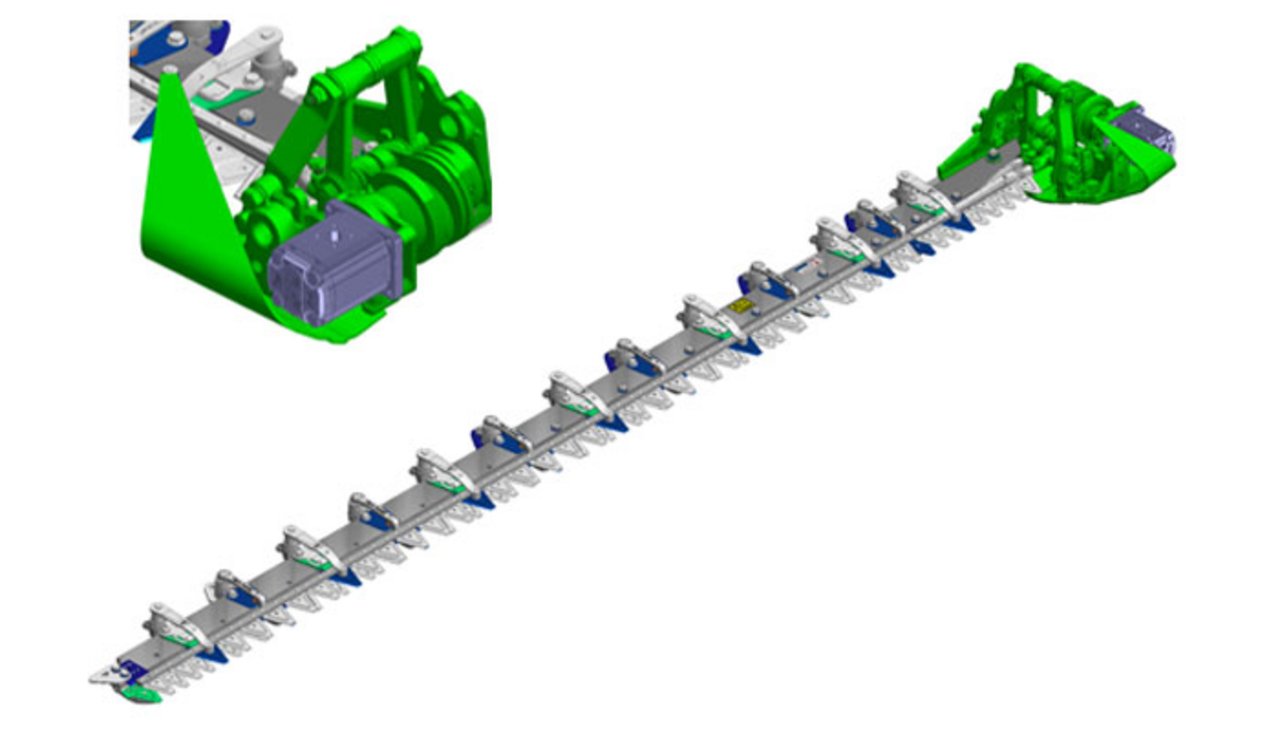

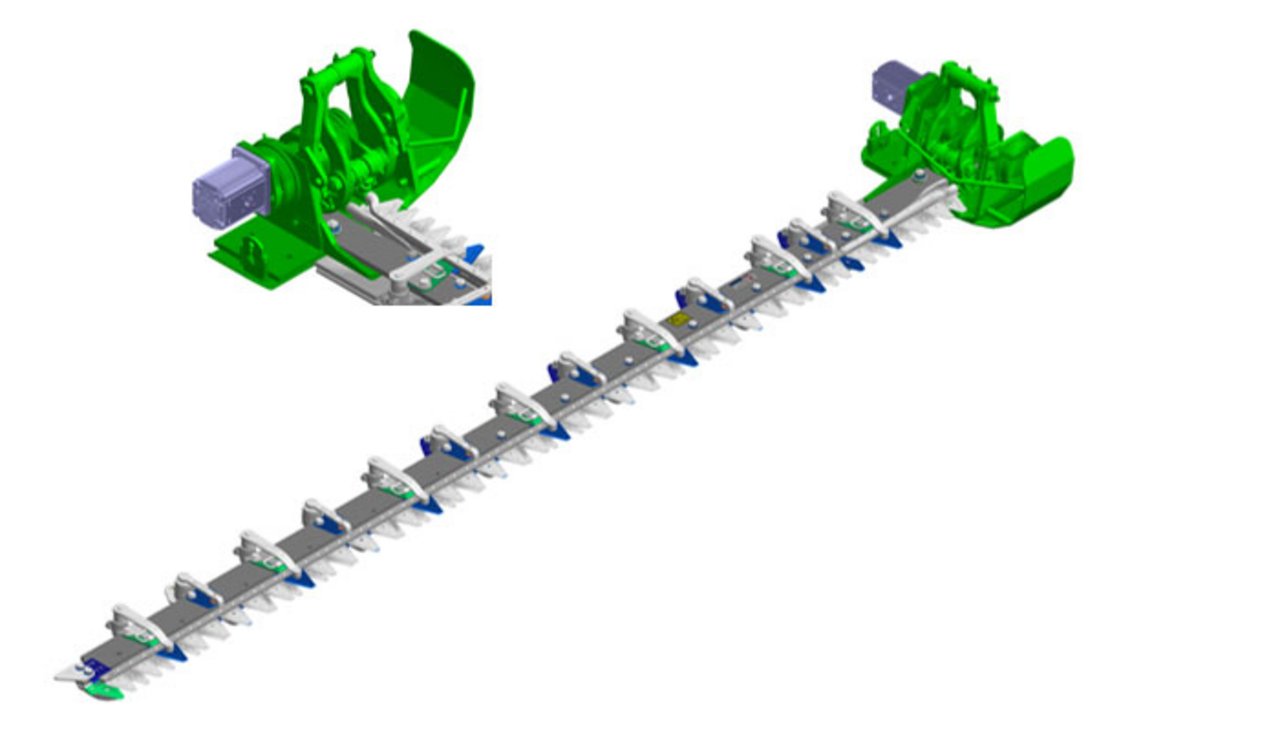

Reckschwingen- Innenschuhantrieb für Seitenschneidwerke. Hydromotor vor dem Kurbelantrieb.

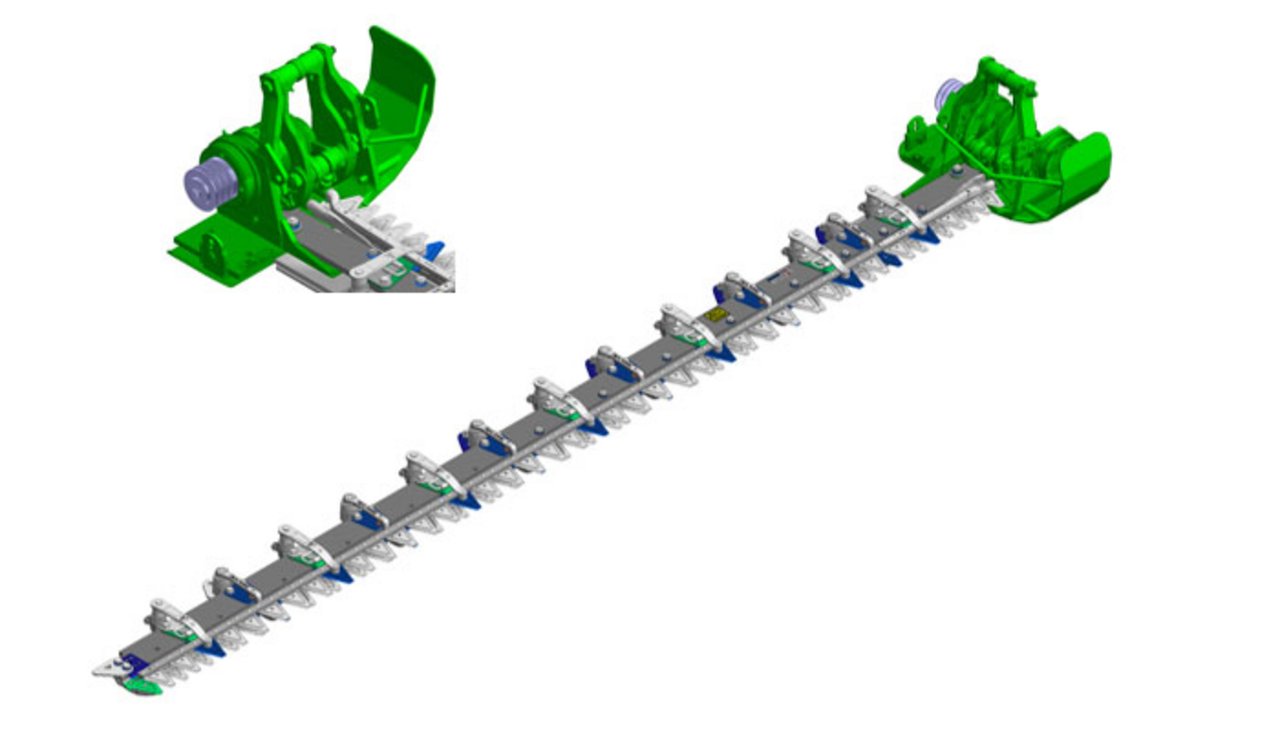

Reckschwingen- Innenschuhantrieb für Seitenschneidwerke mit hinten angeordneter Keilriemenscheibe.
Keilriemenantrieb nur für Schneidwerksbreiten mis max. 2,40 m.


Reckschwingen- Innenschuhantrieb für Seitenschneidwerke. Hydromotor hinter dem Kurbelantrieb, für links oder rechts arbeitende Schneidwerke.

Profi-Tipp

Weiterführende Produktinformationen

Praxistipps

Beschreibung



Dokumententyp

Praxistipps für DoppelmesserschneidwerkeDownload
Fachgerechtes Schleifen von MähmessernDownload
BalkenverstärkungDownload
Technologie CARBODUX®-MesserklingenDownload
NietsortimenteDownload

Montage- und Benutzeranleitungen

Beschreibung



Dokumententyp

DM-ReckschwingenmähantriebDownload
Doppelmesserschneidwerk DM bidux / System Busatis "76,2"Download
Portalschneidwerk bidux 126, 196 und 238 cmDownload
Druckwaage für Einstellung OM-Führungsarm DMDownload

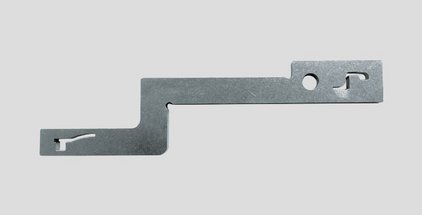

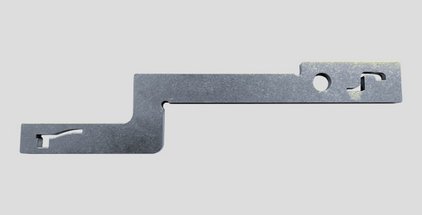

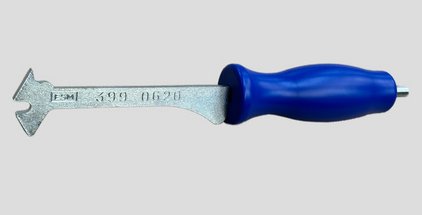

Werkzeuge und Einstelllehren

Videos

Download

Beschreibung



Dokumententyp

ESM Service Station mit FührungsschieneDownload

Störungen und ihre Abhilfe

UrsacheAbhilfe
Messer ist stumpfMesser schleifen oder austauschen
Messer ist nicht geradeMesser ausbauen u. richten
Klingen fluchten nichtKlingen richten
Balkenrücken verbogenBalkenrücken richten
Spiel der Messerführung zu großMesserführungen gemäß Wartungsanleitung einstellen
Drehzahl und VorfahrtgeschwindigkeitBei 1150 U/min ca. 10 km/h
Bei 800 U/min max. 6 km/h
(empfohlene Richtwerte)

UrsacheAbhilfe
Drehzahl zu hochMaximale Drehzahl von 1150 U/min nicht überschreiten!
Fehleinstellung AntriebEinstellung gemäß Benutzeranleitung

Varianten, Sonderformen, Spezielles

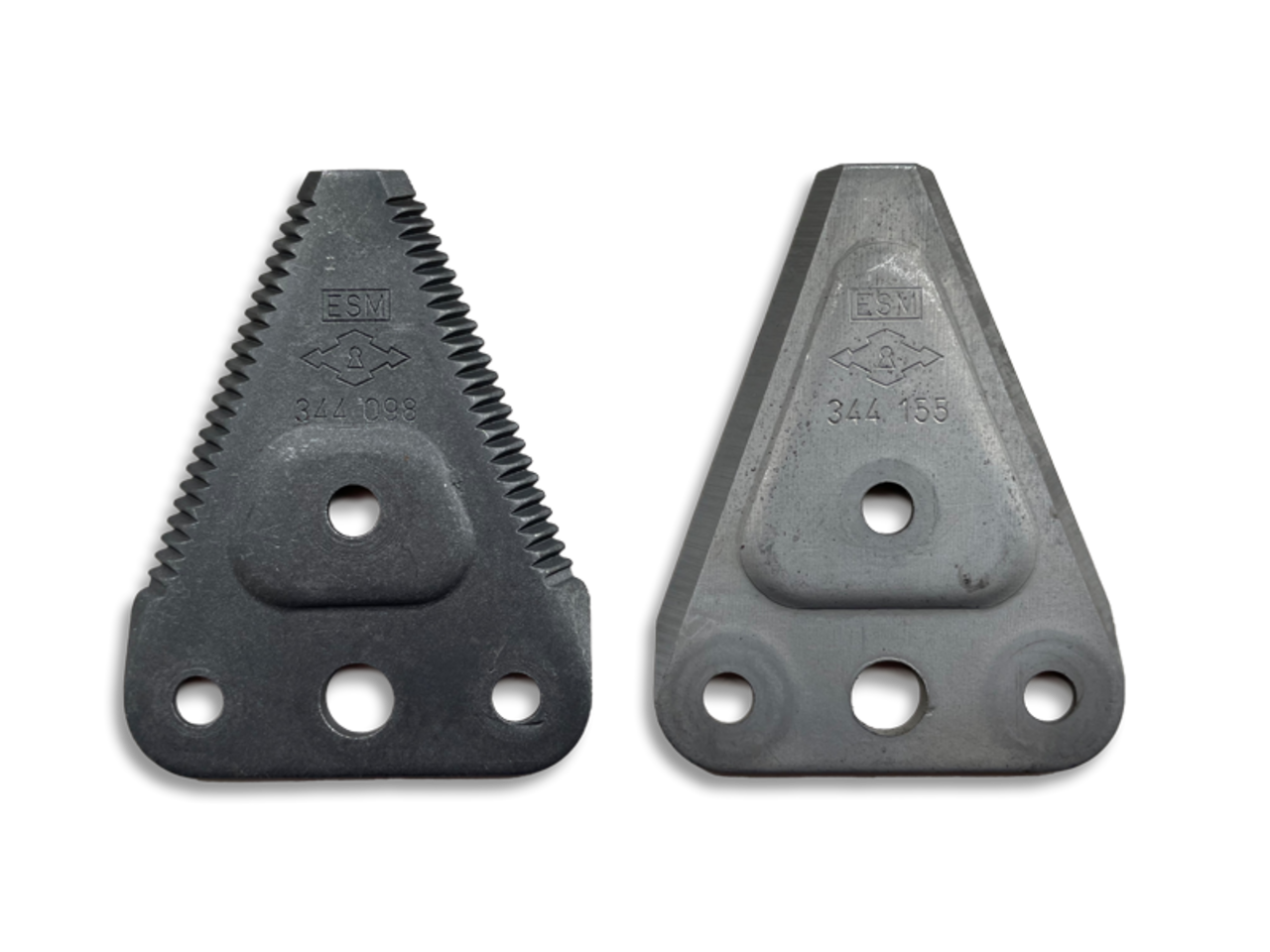

Nur bei ESM gibt es eine gezahnte Messerklinge speziell für den Einsatz in grobstengeligem Schnittgut. Verwendung findet diese Klinge bei bidux im Untermesser gepaart mit einem glatten Oberrmesser für einen exakten Schnit, ausgelegt für maximale Performance. Hohe Standzeiten und kein Nachschleifen nötig = Reduzierung des Schleifaufwandes um 50 %. Nur original bei ESM!

Technische Daten

Arbeitsbreite1 m - 7,5 m
Klingenteilung70 - 84 mm
Mähgeschwindigkeit3 - 11 km
Doppelhubzahl pro min.800 to 1200
Hub-Obermesser42 - 60 mm
Hub-Untermesser30- 48 mm
Leistungsbedarf pro 1 m Schnittbreiteca. 2,2 - 2,5 kW
