Schwinghebel

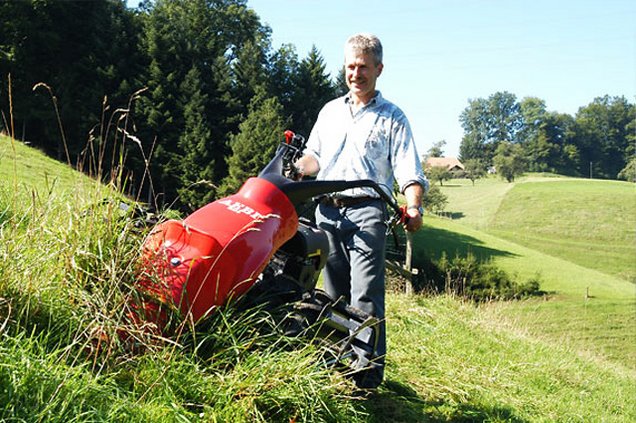

Das Messer eines Mähbalkenschneidwerkes kann auf unterschiedliche Weise geführt werden. Die oszillierenden Schneidwerke der ESM sind mit Führungsarm, mit Schwinghebel oder einer aufklappbaren Messerführung versehen. Welche Art der Messerführung gewählt wird, ist abhängig vom Aufbau des Schneidwerkes und von dessen Einsatzbereich.

Federbelastete Schwinghebel

Die Messerführung durch federbelastete Schwinghebel, wie sie beispielsweise im Mähbalken „Kommunal“ und in „Doppelmesserschneidwerken“ eingesetzt wird, ermöglicht einen schnellen und einfachen Messerwechsel. Dies ist insbesondere im professionellen Einsatz von großem Vorteil, da so die Wartungsintervalle gering sind und  Unterbrechungen  des Mähvorganges vermieden werden. Die Messer werden zum Austausch nach vorn entnommen. Dieser Mechanismus ist benutzerfreundlich und erleichtert die notwendigen Arbeiten, die am Schneidwerk durchgeführt werden müssen. Ein weiterer Vorteil dieser Bauweise ist die Gewährleistung einer optimalen Messerführung, welche eine Grundvoraussetzung für das Erzielen eines guten Schnittergebnisses ist. Damit der Schwinghebel die Kraft des Mähantriebs optimal auf die Mähmesser übertragen kann, müssen eine Reihe von weiteren Maßnahmen eingehalten werden. Grundsätzlich müssen die Mähmesser gerade, scharf und gut geschliffen sein. Ebenso müssen die einzelnen Klingen unbedingt fluchten. Eine weitere Voraussetzung für eine gute Schnittleistung ist, dass der Schwinghebel nicht verbogen ist. Ein solches Verbiegen des Schwinghebels ist nicht immer zu vermeiden, da das gesamte Schneidwerk beim Mähvorgang starken und dauerhaften Belastungen ausgesetzt ist. Richtig eingestellt ist das Schneidwerk, wenn die Unterkante des Messerrückens ca. 1 mm höher als die Unterkante des Balkenrückens steht.

Passende Produkte

Kommunalmähbalken

Mähbalken Kommunal "C" 103. ****

  • Komfortables Handling
  • Umweltfreundlich
  • Überall Mähen

zum Produkt...



Wartung der Schneidwerke mit Schwinghebel

Eine regelmäßige Kontrolle des Schneidwerkes mit Schwinghebel ist zur Erzielung einer optimalen Schnitt- und Ernteleistung empfehlenswert. Sinnvoll ist es deshalb, im Rahmen der allgemeinen Wartungsarbeiten, auch die Schwinghebel zu überprüfen. Neben der Unversehrtheit des Schwinghebels ist darauf zu achten, dass der Druck der Führungsarme richtig eingestellt ist. Eine Einstellung des Drucks ist durch Verschieben des Armes im Halter möglich. In jedem Fall ist bei allen Fragen zu Wartung und Justierung eines Schneidwerkes mit Schwinghebel die entsprechende Bedienungsanleitung der ESM zu Rate zu ziehen.
